50 kg/m Z型提升機主要解決倉庫和工廠內不同高度工位之間的垂直轉運問題，適合金屬桶、塑膠桶、卷裝、紙箱等單件不高於50kg的貨物。Z型結構適用於下段進料、上段出料的佈置方式，常見於一樓到二樓、地面到平臺、生產區到倉儲區之間的銜接。採購前先核對3個邊界：提升高度是否落在4-20米範圍內，貨物外形尺寸是否落在可用規格內，進出口與前後段設備的高度、方向和現場空間是否一致。
適用場地與貨物邊界
本型號組覆蓋4-20米提升高度，適合固定工位之間的垂直輸送。若現場要求在同一設備上完成上下樓層銜接，且進出口方向已經基本確定，Z型結構更便於按上下兩端位置佈置。
適合的貨物範圍包括：
- 金屬桶，單件不高於50kg
- 塑膠桶，單件不高於50kg
- 卷裝，單件不高於50kg
- 紙箱，單件不高於50kg
- 袋裝貨物如需輸送，需先確認袋體支撐性、底面穩定性和輸送姿態
現場判斷時，重量不是唯一條件，需同時核對貨物底面是否平整、重心是否偏移、上下料時是否容易滾動或傾倒。桶類和卷裝貨物如果存在易滾動情況，需先確認進料定位和出料過渡方式。
關鍵參數怎麼看
採購時先核對影響佈置和承載的幾項關鍵參數，不必把所有尺寸一次展開。下面這張表更適合現場初篩。
| 參數 | 對選型的影響 | 現場怎麼確認 |
|---|---|---|
| 提升高度：4-20米 | 直接決定選擇哪一個具體型號 | 按樓層落差、平臺高度或設備對接高度測量 |
| 承載：50 kg/m | 決定單位長度載荷邊界 | 統計貨物單件重量、同一段同時在機貨物數量 |
| 單件貨物限制：≤50kg/件 | 決定貨物是否可直接上機 | 以最重單件為準，不按平均重量估算 |
| 有效寬度/適配規格 | 決定貨物是否可以穩定通過 | 本型號組常見規格為0.6×0.8米、0.8×0.8米、0.8×1.2米，需按貨物長寬和最終型號確認 |
| 驅動方式：鏈傳動 | 影響維護方式和運行穩定性 | 確認現場是否具備常規傳動維護條件 |
| 升降馬達功率：750-3700W | 影響供電準備和配電預留 | 按提升高度對應的最終型號確認 |
本型號組已明確的功率變化區間為：
- 4-6米：750W
- 7-12米：1500W
- 13-17米：2200W
- 18-20米：3700W
如果現場同時關注貨物通過尺寸和上、下端過渡長度，該參數需按最終型號或工程確認，不宜只按提升高度判斷。
前後段設備怎麼銜接
Z型提升機通常處在上下工位之間，前後段銜接比單看提升高度更重要。下端要確認來料方向、人工上料方式或前段輸送機高度；上端要確認出料後是落到平臺、接入滾筒線，還是轉入車間工位。
與滾筒線銜接時，重點確認：
- 進料端高度與前段輸送面是否一致
- 出料端方向是否與樓層通道一致
- 貨物離開提升機後是否需要緩衝段
- 桶類、卷裝類貨物在轉接點是否需要限位

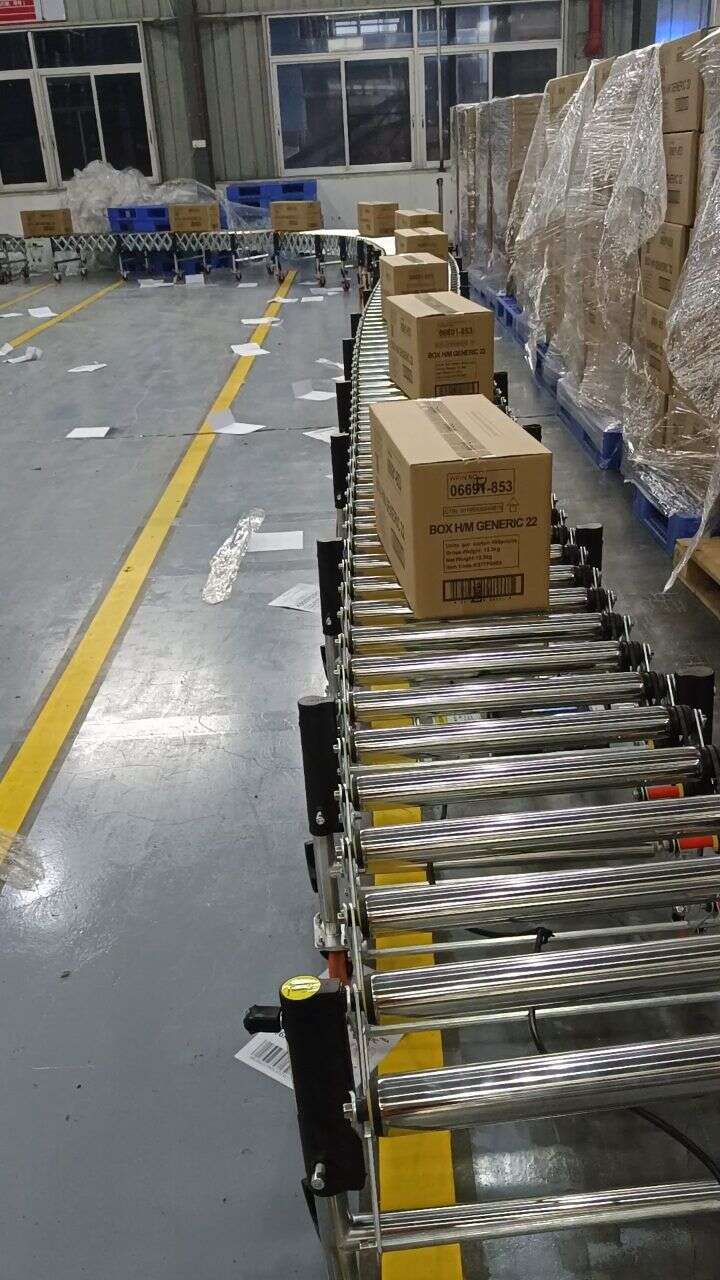

如果下層來料已經通過動力滾筒輸送機輸送，上層也需要接滾筒線，通常要把進出口高度、輸送方向和節拍一起確認。若樓層間還涉及車廂裝卸，可在樓層平面段再與中型爬坡機銜接，但兩類設備之間的轉接段長度、作業高度和人員站位應分開核對。
同系列型號怎麼區分
同系列裡，先按結構，再按承載區分。
- 需要Z型上下錯位進出料，且單件重量控制在50kg以內，可用本型號組
- 單件重量接近或高於50kg/m邊界時，需轉到100 kg/m Z型提升機重新核對承載和貨物尺寸
- 若現場要求的進出料路徑更適合C型結構，可查看50 kg/m C型提升機或100 kg/m C型提升機
同一型號組內部，4米到20米的差別主要在提升高度和對應馬達功率，不表示貨物類型可以隨意放大。貨物超出50kg/件，或尺寸明顯超出常見適配規格時，需工程確認、另配方案或重新確認承載和輸送方式。
現場佈置與維護
這類設備多為固定安裝，現場佈置時先看垂直淨空，再看上下端操作空間。
建議重點核對以下事項：
- 安裝位置上方是否有樑、管線、平臺護欄等障礙
- 下端是否留有上料站位和臨時堆放空間
- 上端出料後是否有足夠的轉運通道
- 地面或平臺基礎是否滿足固定安裝條件
- 供電點位置是否靠近設備佈置區域
維護方面，鏈傳動結構需要把日常檢查放在傳動件、張緊狀態和進出料過渡位置。若現場粉塵較多、桶體表面易沾附或紙箱底部易磨損，維護頻次應按實際使用情況安排。長機型在安裝前還要確認進場和吊裝條件；整機到貨長度與分段方式需按最終型號確認。
採購前確認
把下面資訊準備清楚，溝通會更快：
| 需確認內容 | 採購方提供什麼 | 目的 |
|---|---|---|
| 提升高度 | 地面到出料點的實際高度 | 確定4-20米中的具體型號 |
| 貨物資訊 | 包裝形式、長寬高、單件重量 | 判斷是否落在50kg/件及常見規格範圍內 |
| 進出口方向 | 下端來料方向、上端出料方向 | 確認Z型佈置是否合適 |
| 前後段設備 | 是否接滾筒線、平臺、爬坡機或人工工位 | 確認轉接高度和過渡方式 |
| 安裝空間 | 現場長寬、高度、障礙物位置 | 判斷設備是否可以落位 |
| 供電條件 | 現場電源位置和可用容量 | 確認電機功率配置 |
常見問題：
是否適合輸送袋裝貨物？
袋裝貨物需先確認袋體是否容易塌陷、滑移或卡在轉接位置，重點看底面支撐和出入口過渡。需要確認哪些承載條件？
先看單件重量是否不高於50kg，再看同一段同時承載的貨物數量，避免只按單件重量判斷。提升高度怎麼選？
本型號組覆蓋4-20米，一般按實際樓層落差或平臺高度選具體型號，不按建築層高估算。與滾筒線銜接時要提供什麼？
提供前後段輸送面的高度、寬度、來料方向、出料方向，以及貨物在轉接處的擺放姿態。超過50kg/件怎麼處理？
需工程確認、另配方案或重新確認承載和輸送方式，不按本型號組直接放大使用。
