100 kg/m Z型提升機主要解決倉庫、工廠和物流場地內的跨樓層輸送、上下層轉運和高低工位銜接問題。適合單件重量不超過100kg的紙箱、卷裝、金屬桶、塑料桶，也可用於袋裝貨物，但袋裝的底部支撐、姿態穩定性和與輸送面的接觸情況需先確認。採購前先核對3個邊界：一是提升高度，本組覆蓋4-20米；二是貨物尺寸與承載，既要看單件重量，也要看輸送面有效尺寸；三是前後段怎麼進料、怎麼出料，尤其是與爬坡機、滾筒輸送機或樓層口平臺銜接時的高度和方向。
適用場地與貨物邊界
Z型結構適合下端進料、上端出料，或需要繞開樓板、平臺、設備區進行上下層轉運的佈置。對現場來說，重點不是名稱，而是貨物進入提升段後，是否可以在提升過程中保持姿態穩定、不會卡邊、不會偏載。
適用貨物範圍可先按下面理解：
- 紙箱：適合箱體完整、底面支撐足夠的箱裝貨物。
- 卷裝：需確認卷材放置姿態、滾動風險和限位方式。
- 金屬桶、塑料桶：需確認桶底接觸面、重心和進出料時的導向。
- 袋裝：現場使用前應先確認袋體柔軟度、底部受力和是否需要配合其他承託方式。
本組機型的承載為100 kg/m，貨物限制中也給出了單件不超過100kg的邊界。採購時需同時核對這兩個條件：單件重量不能超出邊界，輸送面上的實際載荷分佈也要落在可承受範圍內。若貨物集中受力明顯、底部很小或重心偏高，需重新確認承載和輸送方式。
關鍵參數怎麼看
對現場判斷影響最大的，不是先核對關鍵尺寸，而是先核對幾項關鍵參數：
| 參數 | 對選型的影響 | 現場怎麼確認 |
|---|---|---|
| 提升高度 | 決定機型長度段和電機功率範圍 | 測量地面到目標出料面的實際高度，含平臺、樓層口或設備入口高度 |
| 承載能力 | 決定貨物重量邊界 | 核對單件重量、單位長度上的分佈重量，以及是否存在集中載荷 |
| 有效尺寸 | 決定貨物是否可以平穩通過 | 按貨物長寬尺寸與輸送面的有效尺寸逐一核對 |
| 進出料方向 | 決定現場佈置和前後段銜接 | 明確下端進料、上端出料的方向，確認樓層口和通道位置 |
| 驅動方式 | 影響維護和運行部件配置 | 本組為鏈傳動，需預留檢修與張緊維護空間 |
| 電機功率 | 與提升高度相關 | 結合高度段核對用電條件和控制櫃佈置位置 |
本組已覆蓋4-20米高度段，對應型號從4米到20米。已給出的電機功率分佈可作為現場佈置時的電氣確認項：5米約750W，6-9米約1500W，10-13米約2200W，14-17米約3700W，18-20米約5500W。4米機型的部分明細需按最終型號或工程確認。
輸送面的有效尺寸給出了3種表達：0.6×0.8米、0.8×0.8米、0.8×1.2米。由於這直接關係到貨物擺放方向和通過穩定性，該參數需按最終型號或工程確認，不宜只按一種尺寸預設現場。
前後段設備怎麼銜接

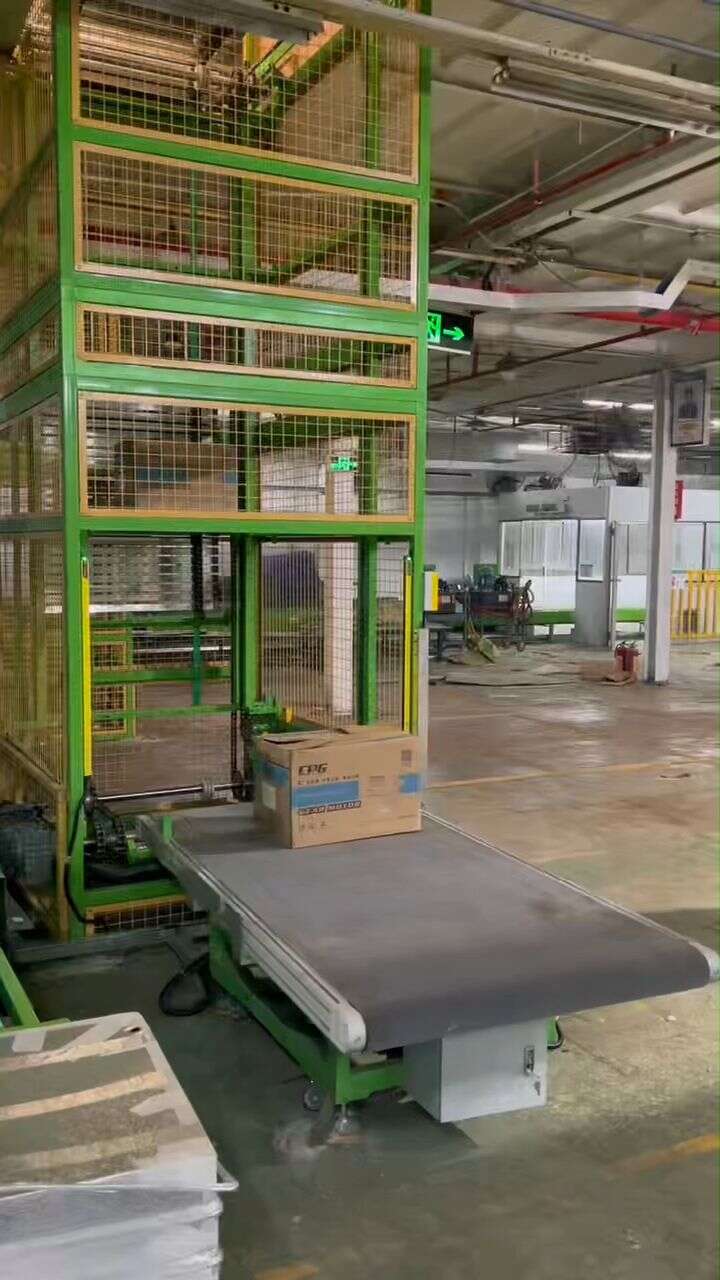

這類提升機通常不是單獨使用，重點在於上下游怎麼對接。下端常見的是人工上料、平臺移載，或與動力滾筒輸送機銜接；在車間與倉庫之間有高差時，也會與爬坡機配合，把貨物從地面或車廂口送到提升機進料端。
銜接時重點確認下面幾項：
- 進料高度：前段設備出料高度要與提升機進料口一致。
- 出料高度：提升機上端出料面要與樓層口平臺、滾筒線或接料工位一致。
- 貨物方向：紙箱和卷裝在進入提升機前，擺放方向要先定好，避免到上層後還要二次轉向。
- 節拍組織：若前段是動力輸送，需確認上料間距，避免貨物堆積在進料口。
- 人員站位：上料和接料位置要避開轉接點與防護區域。
如果需要與滾筒線配套，常見銜接對象是多楔帶動力滾筒輸送機或O型帶動力滾筒輸送機。前者適合做較平穩的動力轉運，後者適合常規箱類流轉。若前段來自貨車卸貨口，先由中型爬坡機或重型爬坡機把貨物送到樓內平面，再轉入提升機，現場會更容易佈置。
同系列與相近結構怎麼區分
同樣是提升機，先按承載和結構形式來分。
- 與50 kg/m Z型提升機區分：當單件重量、單位長度載荷或桶裝/卷裝貨物邊界接近100kg時，應直接按100 kg/m級別核對，不要按較低承載機型預設。
- 與100 kg/m C型提升機區分：兩者承載級別一致時，主要看現場進出料方向和結構佈置。若上下層銜接需要按Z型路徑避讓空間、完成下進上出，Z型更便於佈置；若現場路線是另一種立面進出關係，則應對照C型結構確認。
- 與50 kg/m C型提升機區分：同時存在承載級別和結構形式兩項差異，採購時要先定貨物重量，再定現場進出料路徑。
如果貨物超出100kg，或外形過大導致無法落在0.6×0.8米、0.8×0.8米、0.8×1.2米這幾類有效尺寸範圍內，需工程確認、另配方案或重新確認承載和輸送方式。
現場佈置與維護
Z型提升機屬於固定佈置設備，安裝前先看垂直高度，再看上下端的落料與接料空間。除了機體本身位置，還要預留以下區域：
- 下端上料緩衝位，避免貨物直接頂住入口。
- 上端接料位，避免貨物出料後立即堆積在樓層口。
- 側面檢修位，便於鏈傳動部件維護。
- 電機與控制位置，便於接線、操作和停機確認。
日常使用中，倉庫主管或設備工程通常會重點關注：
- 鏈傳動部件的張緊、潤滑和磨損檢查。
- 導向與防護部位是否影響桶裝、捲裝貨物通過。
- 進出料口是否因地坪、平臺或外接輸送機偏差而形成卡點。
- 長高度機型在安裝後是否保留了足夠維護空間。
若現場是樓層口、夾層平臺或靠牆安裝，還要同時核對吊裝、落位和後續拆裝通道。17-20米機型整機尺寸更長，到貨、入庫和現場轉運也應提前確認路線。
常見問題
1. 是否適合輸送桶裝和捲裝貨物？
適合的前提是單件重量不超過100kg，且貨物底部與輸送面接觸穩定。桶體重心高、捲裝易滾動時，需先確認導向和限位方式。
2. 是否適合樓層之間長期固定轉運？
適合用於固定樓層口、夾層平臺和高低工位之間的提升與轉接。採購時重點確認提升高度、安裝位置和上下游設備高度。
3. 需要確認哪些尺寸？
先核對提升高度、貨物長寬高、單件重量、進料口與出料口高度、上下端可用空間。輸送面的有效尺寸和部分型號細節需按最終型號或工程確認。
4. 與滾筒輸送機配套時要注意什麼？
重點看高度一致性、貨物進入方向、出料後的緩衝段長度，以及動力段之間的節拍銜接，避免貨物在轉接位堆積。
採購前確認
為便於快速判斷機型，採購或技術溝通時建議直接提供下面資訊：
| 需確認事項 | 請提供的內容 |
|---|---|
| 使用樓層關係 | 從哪一層到哪一層，地面到出料面的實際高度 |
| 貨物資訊 | 紙箱、捲裝、金屬桶、塑膠桶或袋裝；單件重量；長寬高 |
| 運行方式 | 人工上料、前段滾筒線進料，還是與爬坡機銜接 |
| 進出料方向 | 下端從哪一側進入，上端送往平臺、樓層口還是滾筒線 |
| 場地空間 | 設備安裝區域長寬、樓層口尺寸、旁側是否靠牆 |
| 電氣條件 | 現場供電條件、控制位置和停機操作位置 |
| 到貨與安裝 | 長件設備進場路線、吊裝條件、是否需要分段進場 |
若現場還要配套其他輸送設備，可一併說明是提升機、動力滾筒輸送機還是爬坡機銜接。涉及跨樓層金屬板轉運的佈置方式，也可查看相關案例：倉庫提升機輸送金屬板到二樓案例。
