3節伸縮機

3節伸縮機主要解決車廂口到車廂深處之間的裝卸銜接問題：設備本體留在倉庫口、月臺口或地面裝卸位，前端伸入貨車或集裝箱內，把貨物輸送位置盡量送到靠近碼放點。它適合紙箱、袋裝、卷裝、金屬桶、塑膠桶等單件重量不高、形態較穩定的貨物。採購前先核對3件事：車廂有多長、現場需要伸進去多遠、設備收攏和展開後有沒有足夠佈置空間；若還要接倉內輸送線或人工分揀位，需同時確認進出料高度、有效寬度和操作站位。

適用場地與貨物邊界

3節結構的特點，是在伸入車廂深度和設備收攏長度之間做平衡。本型號組適用於倉庫、配送中心、裝卸口等需要把輸送端伸入車廂內部的位置，覆蓋7米6、9米6一類較常見貨車，以及40ft以下貨車或集裝箱場景。對於車廂高度，輸入資訊顯示範圍較寬，但實際使用還要看現場出入口高度、月臺高度、是否需要液壓升降以及前端與車廂地板的銜接角度，該參數需按最終型號或工程確認。

貨物邊界可先按以下條件判斷：

• 紙箱、袋裝、卷裝、金屬桶、塑膠桶可作為常見輸送對象。
• 單件重量宜控制在50kg以內。
• 輸送面承載按60kg範圍理解時，需區分「單件重量」和「單位長度承載」，兩者不能混用；貨物密集擺放、桶類滾動態輸送或集中壓載工況，承載需重新確認。
• 對於底面過軟、外形突出、容易卡邊或重心偏移明顯的貨物，需先確認試樣或輸送姿態。

如果車廂裡貨物需要在深處直接碼放，通常會安排1名操作人員在車廂內配合，結合前端伸縮、啟停、正反轉完成卸貨或裝貨；如果只是把貨物送到車廂口附近，再由人工接駁，3節伸縮機也可使用，但需重新評估伸入長度是否過長。

關鍵參數怎麼看

採購3節伸縮機時，影響選型和佈置的重點不是先核對關鍵尺寸，而是先核對關鍵參數。該型號組可見的主要邊界包括：伸入車廂長度最長7–9米、有效寬度600/800 mm、速度10-40 m/min、單件貨物常見上限50kg、整機基礎長度5-7米、完全展開長度12-16.5米。個別型號在延伸長度、完全展開長度上存在不同數值，相關尺寸需按最終型號或工程確認。

參數	對選型的影響	現場怎麼確認
伸入車廂長度	決定是否可以把輸送端送到車廂深處，減少車內搬運距離	提供車廂內部可用長度、門口到碼放點距離；7-9米範圍需按最終型號或工程確認
基礎長度A	決定設備收攏後佔地和裝卸口外側預留空間	確認倉庫口、月臺口、地面工位後方可留出5-7米佈置區
完全展開長度C	決定設備伸出後對通道、叉車路線、門洞前區域的影響	按12-16.5米核對展開方向是否會佔用行車通道
有效寬度	決定貨物底面是否可以穩定通過，也影響人工拿取姿勢	按600/800 mm核對貨物底面尺寸、擺放方向和車廂內站位
速度	決定與前後段節拍的銜接方式	現場按10-40 m/min調速範圍確認，與上游供貨節奏和人工取放速度配合
承載	決定單件貨物和輸送面集中受力邊界	單件重量、擺放間距、是否會堆積等待都要一併提供；超出邊界需工程確認

除上述參數外，前端通常還涉及啟停、正反轉、伸出/收回、緊急停止、前端觸碰式防撞裝置等操作與安全功能。速度資訊在不同位置出現了10-40 m/min與24-36 m/min兩種表達，實際配置和調速範圍需按最終型號或工程確認。

前後段設備怎麼銜接

3節伸縮機常見用法有兩種：

1. 直接對接倉內固定輸送線，把貨物從倉內送到車廂內；
2. 單機佈置在裝卸口，前後由人工、託盤車或周邊輸送設備接駁。

如果前段是固定輸送線，銜接時重點確認以下幾點：

• 進料高度與3節伸縮機尾端高度是否一致；
• 來貨寬度是否小於設備有效寬度；
• 上游節拍是否會導致貨物在尾部堆積；
• 需要人工分揀還是直接送入車廂。

倉內若需延長接駁距離，通常會與動力滾筒輸送機或無動力滾筒輸送機配合佈置，用於把貨物送到伸縮機尾端。若現場是車廂與地面之間存在明顯高差、且需要先做升降再入車廂，則應先比較伸縮機與爬坡機的佈置方式，再決定由哪一段承擔高度變化。

相關裝卸形式可查看伸縮機直連倉庫輸送線裝卸方案和快遞中心3節伸縮機卸貨流程。

同系列型號怎麼區分

3節伸縮機與同系列其他節數機型，主要區別在於收攏長度、展開長度和伸入車廂深度邊界。

• 2節伸縮機：適用於需要伸入距離較短、現場後方空間更緊的工位。若車廂較短、門口工位有限，通常先從2節機型核對。
• 3節伸縮機：適合需要伸入7-9米左右、同時又希望整機長度不要過長的裝卸口，是中間跨度較常見的一檔。
• 5節伸縮機：適用於需要更長伸入距離或更深車廂覆蓋的場景，但同時要核對收攏與展開後的總空間。

在3節型號組內部，已給出的機型包括5-7-12米、6-8-14米、6-8.5-14.5米、7-9-16米、7-9.5-16.5米。這裡可把它理解為：

• 前一個長度接近設備基礎長度；
• 中間長度對應延伸長度；
• 最後一個長度對應完全展開長度。

如果裝卸口後方只能留出5米左右，通常先看較短機型；如果車廂更長、需要深入更深位置，則看6米或7米基礎長度機型。遇到車廂特別長、或需要覆蓋更深作業區時，伸入長度和完全展開長度都要重新核算，不能只按「3節結構」直接判斷。

現場佈置與維護

3節伸縮機的現場佈置，重點在「車外留位」和「車內操作」兩端同時成立。

佈置時要看：

• 設備收攏後是否擋住倉門、消防通道或叉車通道；
• 展開後前端進入車廂時，車門、門框、雨棚或月臺邊沿是否干涉；
• 操作人員站位是在車外前端、車廂口，還是隨設備進入車廂一段距離；

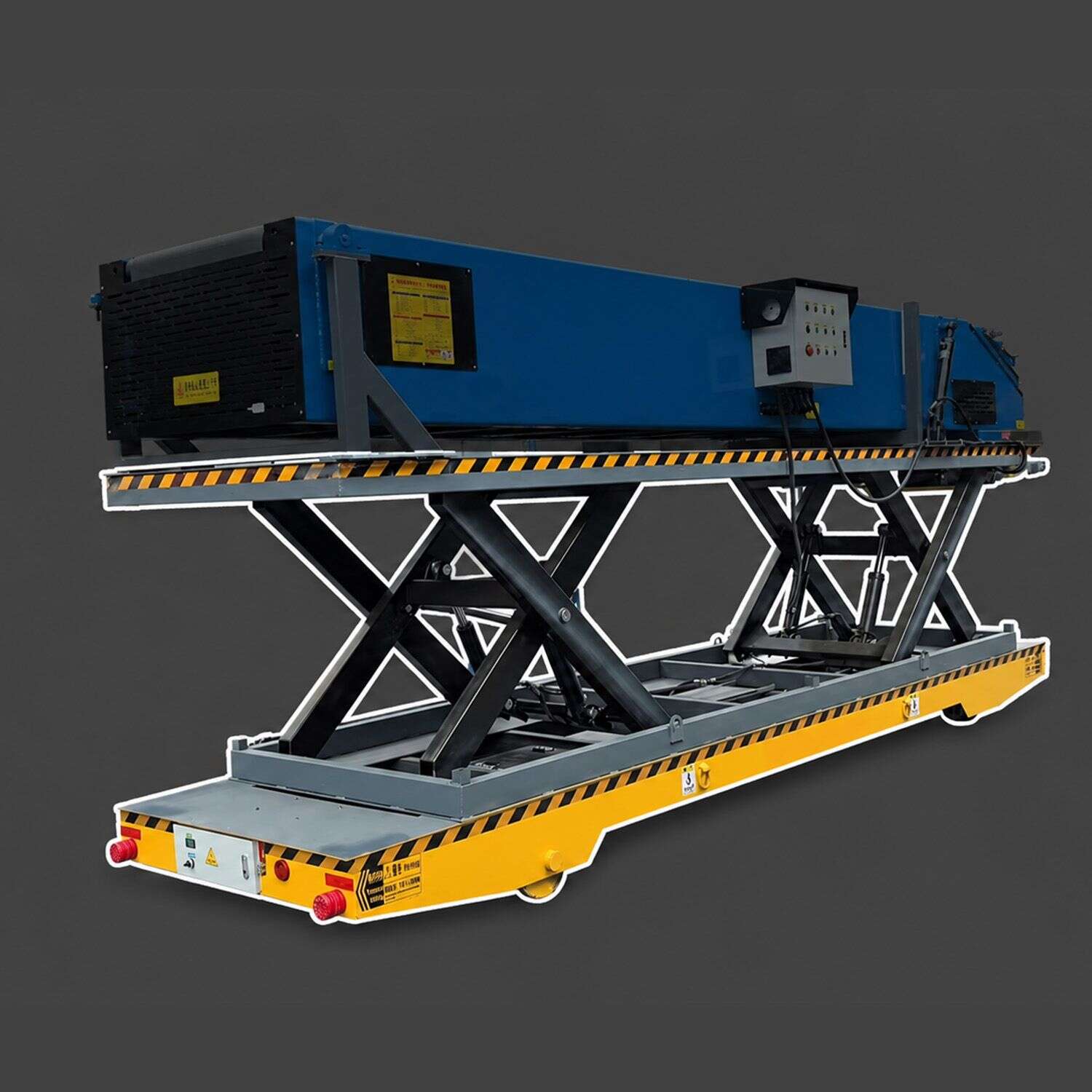

• 是否需要站人操作平臺、支架、非電動腳輪、斜坡段或液壓升降。

對維護和日常檢查，常見關注點包括：

• 前端防撞裝置動作是否靈敏；
• 緊急停止按鈕是否便於車廂內外人員觸達；
• 皮帶表面、接頭和跑偏狀態是否穩定；
• 伸縮機構、電纜拖鏈、照明和控制按鈕是否正常；
• 移動腳輪、支撐位置和地面平整度是否適合反覆裝卸。

若現場班次多、啟停頻繁，建議把前端控制按鈕位置、照明、車內觀察視線一起納入確認，避免設備本身滿足長度要求，但操作過程不順手。

常見問題

1. 是否適合7米6或9米6貨車？
通常適合，但要同時提供車廂內部長度、裝卸口到車尾的位置關係、月臺或地面佈置方式。若需要深入車廂7-9米，伸入長度需按最終型號或工程確認。

2. 是否可以輸送金屬桶或塑膠桶？
可以作為常見貨物形態之一，但應先核對單件重量是否在50kg以內，並確認桶體底部與輸送面的穩定性。若桶體易滾動、底面接觸窄或會集中堆積，承載和導向方式需進一步確認。

3. 需要確認哪些寬度尺寸？
至少確認貨物最大外形寬度、常用擺放方向、人工取貨空間和設備有效寬度。有效寬度目前可見為600/800 mm，具體採用哪一檔需按貨物與現場選定。

4. 是否可以直接接倉庫輸送線？
可以按現場銜接，但要先確認前段輸送線的高度、寬度、來貨節拍以及尾端是否需要緩衝。若要直接接入倉內線體，進出料高度需按現場佈置確認。

採購前確認

下單或溝通方案前，建議直接提供下面這份資訊，便於把3節伸縮機落到具體型號：

現場情況	需要提供什麼	影響什麼判斷
車廂類型	貨車或貨櫃，車廂內部長度、門寬、門高	伸入長度、前端干涉、車內操作空間
裝卸位置	地面裝卸或月臺裝卸，車尾停靠方式	設備高度、前端入車角度、是否要液壓升降
場地空間	裝卸口後方可留長度、左右通道寬度	選5米、6米或7米基礎長度機型
貨物資訊	貨物形態、單件重量、底面尺寸、最大外形尺寸	有效寬度、承載、輸送穩定性
銜接方式	前段是人工、推車還是固定輸送線	尾端高度、節拍、是否需要支架或平臺
操作方式	車內是否安排人員配合、是否需要車內照明	按鈕位置、操作平臺、安全配置
選配需求	支架、站人操作平臺、非電動腳輪、斜坡段、液壓升降	現場佈置和操作便利性

若單件重量超過50kg、貨物會集中堆積等待、或車廂內存在特殊限高限位，需在確認階段一併說明；相關承載、速度和尺寸以最終型號或工程確證為準。
