O型帶動力滾筒輸送機

O型帶動力滾筒輸送機主要解決倉庫內部、備貨區、分揀區與裝卸區之間的平面輸送和轉向佈置問題，適合紙箱、捲裝、金屬桶、塑膠桶等形態較穩定的貨物，單件重量控制在40kg以內時更容易判斷。採購前先核對4項邊界：貨物底面是否適合滾筒通過、現場需要的有效寬度、整段展開與收起後的佔地、以及前後段是接人工搬運、地面滾筒線，還是與其他輸送設備銜接。

適用場地與貨物邊界

該型號採用O型帶驅動，適合在倉庫、工廠和物流場所內做平面輸送。已明確的貨物範圍包括金屬桶、塑膠桶、捲裝、紙箱，單件重量不超過40kg。若貨物底部過軟、底面接觸不連續、重心偏高或外形突出，需先確認滾筒間距、導向方式和運行穩定性。

現場判斷時，重點看以下幾項：

現場情況	判斷	處理建議
紙箱、卷裝、桶類為主，底面較完整	適合滾筒輸送	先按有效寬度和每米承載選型
單件重量在40kg以內	屬於已覆蓋貨物範圍	再核對單位長度上的堆積重量
貨物會在轉彎段通過	需同時核對轉彎半徑與貨物外形	先確認最長邊、最短邊和通過姿態
通道要繞柱、貼牆或避讓工位	伸縮和彎曲佈置有意義	先確認收起後的停放位置與展開後的作業範圍
貨物底面不平、易陷落或受擠壓	需工程確認	重新確認滾筒形式或輸送方式

如果現場需要跨樓層、抬升到二層或從地面送到高位工位，本頁這類平面動力滾筒線通常要與提升設備分段銜接，可查看 50 kg/m C型提升機 或 50 kg/m Z型提升機。

關鍵參數怎麼看

這類設備不必先展開看全部尺寸，先核對對現場影響最大的參數即可。本型號組目前明確到1.5米/節機型，主要參數如下：

參數	對選型的影響	現場怎麼確認
基礎長度A：525 mm	影響收起後的佔地與停放空間	看設備閒置時停放區長度
完全展開長度C：1500 mm	影響單節展開後的覆蓋距離	量通道、工位之間的直線或彎曲距離
伸縮比：1:2.86	影響收放範圍	同時核對作業時長度和非作業時長度
有效寬度：500/600/800/1000 mm	決定貨物可通過寬度	以貨物最大底面尺寸和人工扶正空間確認
承載：80kg/m	決定單位長度上的載荷上限	按貨物間距、堆積方式和同時在機數量估算
速度：0.3-40m/min	決定輸送節拍與人工配合方式	按裝箱、分揀、接貨節奏確認

還需注意兩點：

• 單件貨物限制與每米承載是兩個概念。本頁已覆蓋的貨物單件重量為40kg以內，同時整段輸送線還要滿足80kg/m的承載邊界。
• 若現場方案涉及多節組合，總展開長度、總收縮長度以及減速電機數量要按節數計算確認，不宜直接按單節數據外推整線佈置。

轉彎與伸縮佈置確認

本型號的一個現實價值，在於現場通道並不總是直線。設備可伸縮、可轉彎，適合避讓貨架、立柱、門口和臨時堆位，也便於在不用時收起。

轉彎和伸縮佈置時，建議按下面順序確認：

1. 先確認作業起點和終點位置是否固定。
2. 再確認中間通道是否需要繞行。
3. 然後確認展開時最長需要覆蓋多少距離。
4. 最後確認收起後停放區是否會佔用消防通道、叉車通道或人行通道。

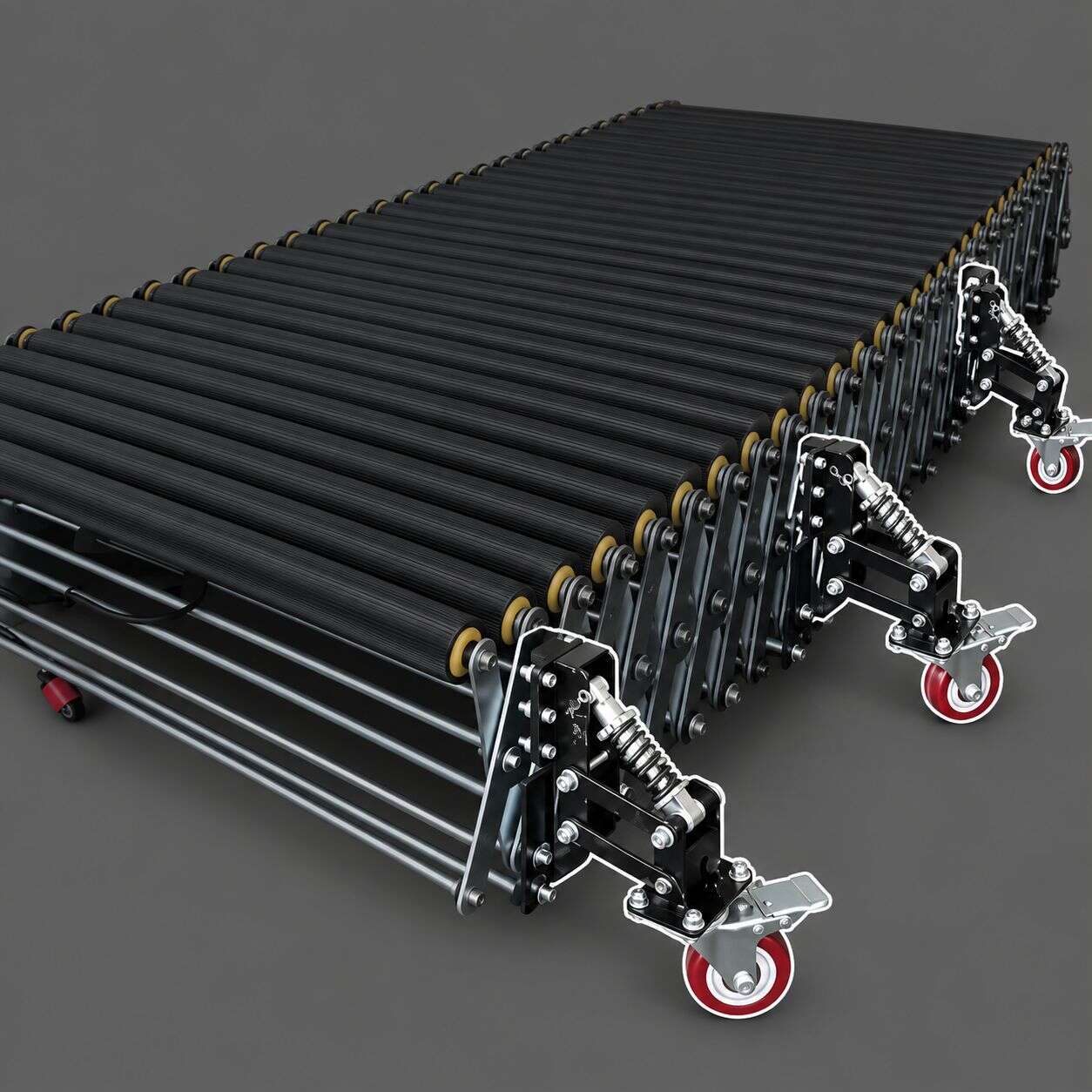

若貨物在彎曲狀態下通過，重點需同時核對設備能轉彎，而是要同時核對貨物底面寬度、長度和重心位置。桶類和卷裝通過彎段時，通常要確認是否需要人員扶正、限位或減速通過。腳架高度可手動調節，帶踩踏式鎖輪萬向腳輪，便於移動和定位；移動後要先鎖定，再進行輸送。

前後段設備怎麼銜接

O型帶動力滾筒輸送機常用於車間內部、倉庫內通道和裝卸區之間的銜接。前後段佈置通常有三種：

• 接人工上下貨：重點確認操作位高度、人員站位和兩側留空。
• 接地面滾筒線：重點確認寬度一致、線體高度一致、貨物流向一致。
• 接其他輸送設備：重點確認介面高度、節拍和貨物姿態變化。

如果上游或下游需要較長距離的倉內平面輸送，也可查看同屬動力滾筒類別的 多楔帶動力滾筒輸送機；若貨物更重、驅動方式要按鏈傳動思路確認，可查看 鏈條動力滾筒輸送機。

若現場是車廂與地面之間存在高度差，本頁設備通常承擔車外平面段的銜接，高差段需另配爬坡設備，可查看 中型爬坡機。

相關場地應用可查看 煙花倉庫O型帶滾筒輸送方案 。

同類動力滾筒型號怎麼區分

同屬動力滾筒輸送機時，先按貨物形態、輸送距離和驅動方式來區分：

• 本型號主要用於紙箱、卷裝、金屬桶、塑膠桶等形態較穩定貨物的平面輸送，並兼顧伸縮、轉彎和現場移動。
• 多楔帶動力滾筒輸送機 適合需要較長線體佈置、倉內直線或組合輸送段的場景，銜接長度和佈局方式通常更關鍵。
• 鏈條動力滾筒輸送機 適合按鏈傳動結構確認的工況，採購時更應關注驅動分段、貨物重量和線體結構。

如果現場重點是「移動、收起、繞行、臨時改線」，O型帶這一類的判斷會更直接；如果重點是「較長固定線體、結構分段、重載驅動」，則應把比較重點放在同分類的其他動力滾筒型號上。貨物超出單件40kg或單位長度80kg/m時，需要重新確認承載和輸送方式。

採購前確認

採購溝通時，把下面資訊一次說明清楚，方案會更接近現場：

需要提供的資訊	為什麼要確認
貨物類型：紙箱、捲裝、金屬桶、塑膠桶	判斷底面接觸方式和通過穩定性
單件最大重量、最長邊、最小底面尺寸	判斷有效寬度、滾筒通過性和轉彎姿態
現場需要的展開長度與收起停放長度	判斷節數、伸縮比和佔地
需要直線、單彎還是多彎佈置	判斷通道適配和轉向數量
上下游設備名稱、寬度和高度	判斷接口位置和銜接方式
操作方式：人工接貨、人工上貨或中間緩存	判斷速度範圍和人員站位
是否需要頻繁移動	判斷腳輪佈置、鎖定位置和停放區

常見問題：

1. 是否適合桶類和捲裝？
適合金屬桶、塑膠桶和捲裝，但應把單件重量控制在40kg以內，並核對底面接觸是否穩定，尤其是彎曲段通過時的姿態。

2. 需要確認哪些承載條件？
一是單件重量，二是單位長度上的總重量。本型號組明確承載為80kg/m，若多件貨物在短距離內集中排列，需重新核對。

3. 有效寬度怎麼選？
可在500/600/800/1000 mm之間確認。通常按貨物最大底面尺寸，再預留人工扶正和跑偏修正空間來定。

4. 轉彎佈置時最容易漏掉什麼？
最容易漏掉的是貨物外廓在彎段的掃過空間，以及收起後設備停放區。現場不僅要量通道寬度，還要量彎道內外側餘量。

5. 採購前要提供什麼長度資訊？
至少提供單節需求還是多節組合、作業時總展開長度、停放時允許長度。多節組合下的總伸展長度、總收縮長度和減速電機數量需按最終方案確認。
