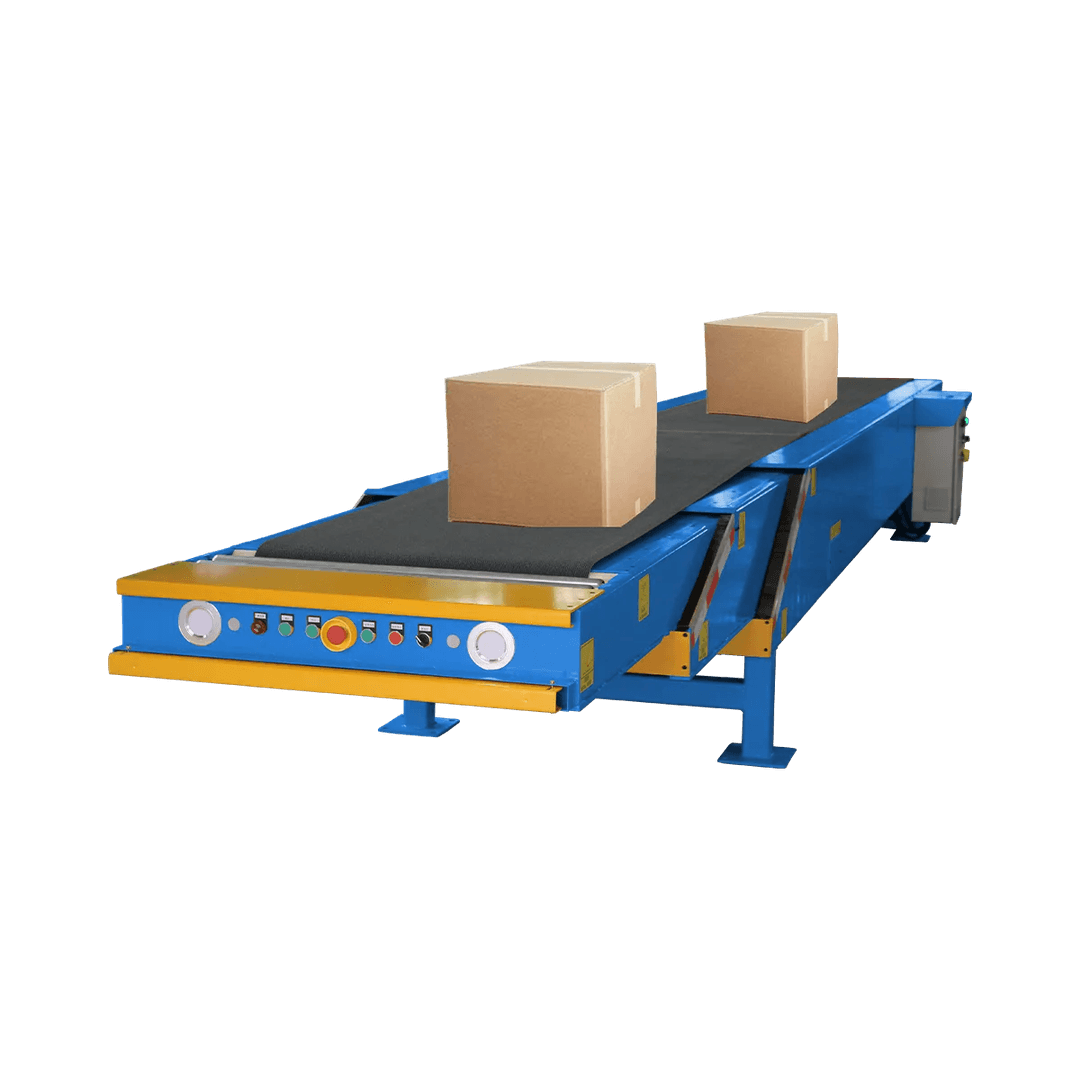

3节伸缩机

3节伸缩机主要解决车厢口到车厢深处之间的装卸衔接问题：设备本体留在仓库口、月台口或地面装卸位，前端伸入货车或集装箱内，把货物输送位置尽量送到靠近码放点。它适合纸箱、袋装、卷装、金属桶、塑料桶等单件重量不高、形态较稳定的货物。采购前先核对3件事：车厢有多长、现场需要伸进去多远、设备收拢和展开后有没有足够布置空间；若还要接仓内输送线或人工分拣位，需同时确认进出料高度、有效宽度和操作站位。

适用场地与货物边界

3节结构的特点，是在伸入车厢深度和设备收拢长度之间做平衡。本型号组适用于仓库、配送中心、装卸口等需要把输送端伸入车厢内部的位置，覆盖7米6、9米6一类较常见货车，以及40ft以下货车或集装箱场景。对于车厢高度，输入信息显示范围较宽，但实际使用还要看现场出入口高度、月台高度、是否需要液压升降以及前端与车厢地板的衔接角度，该参数需按最终型号或工程确认。

货物边界可先按以下条件判断：

• 纸箱、袋装、卷装、金属桶、塑料桶可作为常见输送对象。
• 单件重量宜控制在50kg以内。
• 输送面承载按60kg范围理解时，需区分“单件重量”和“单位长度承载”，两者不能混用；货物密集摆放、桶类滚动态输送或集中压载工况，承载需重新确认。
• 对于底面过软、外形突出、容易卡边或重心偏移明显的货物，需先确认试样或输送姿态。

如果车厢里货物需要在深处直接码放，通常会安排1名操作人员在车厢内配合，结合前端伸缩、启停、正反转完成卸货或装货；如果只是把货物送到车厢口附近，再由人工接驳，3节伸缩机也可使用，但需重新评估伸入长度是否过长。

关键参数怎么看

采购3节伸缩机时，影响选型和布置的重点不是先核对关键尺寸，而是先核对关键参数。该型号组可见的主要边界包括：伸入车厢长度最长7–9米、有效宽度600/800 mm、速度10-40 m/min、单件货物常见上限50kg、整机基础长度5-7米、完全展开长度12-16.5米。个别型号在延伸长度、完全展开长度上存在不同数值，相关尺寸需按最终型号或工程确认。

参数	对选型的影响	现场怎么确认
伸入车厢长度	决定是否可以把输送端送到车厢深处，减少车内搬运距离	提供车厢内部可用长度、门口到码放点距离；7-9米范围需按最终型号或工程确认
基础长度A	决定设备收拢后占地和装卸口外侧预留空间	确认仓库口、月台口、地面工位后方可留出5-7米布置区
完全展开长度C	决定设备伸出后对通道、叉车路线、门洞前区域的影响	按12-16.5米核对展开方向是否会占用行车通道
有效宽度	决定货物底面是否可以稳定通过，也影响人工拿取姿势	按600/800 mm核对货物底面尺寸、摆放方向和车厢内站位
速度	决定与前后段节拍的衔接方式	现场按10-40 m/min调速范围确认，与上游供货节奏和人工取放速度配合
承载	决定单件货物和输送面集中受力边界	单件重量、摆放间距、是否会堆积等待都要一并提供；超出边界需工程确认

除上述参数外，前端通常还涉及启停、正反转、伸出/收回、紧急停止、前端触碰式防撞装置等操作与安全功能。速度信息在不同位置出现了10-40 m/min与24-36 m/min两种表达，实际配置和调速范围需按最终型号或工程确认。

前后段设备怎么衔接

3节伸缩机常见用法有两种：

1. 直接对接仓内固定输送线，把货物从仓内送到车厢内；
2. 单机布置在装卸口，前后由人工、托盘车或周边输送设备接驳。

如果前段是固定输送线，衔接时重点确认以下几点：

• 进料高度与3节伸缩机尾端高度是否一致；
• 来货宽度是否小于设备有效宽度；
• 上游节拍是否会导致货物在尾部堆积；
• 需要人工分拣还是直接送入车厢。

仓内若需延长接驳距离，通常会与动力滚筒输送机或无动力滚筒输送机配合布置，用于把货物送到伸缩机尾端。若现场是车厢与地面之间存在明显高差、且需要先做升降再入车厢，则应先比较伸缩机与爬坡机的布置方式，再决定由哪一段承担高度变化。

相关装卸形式可查看伸缩机直连仓库输送线装卸方案和快递中心3节伸缩机卸货流程。

同系列型号怎么区分

3节伸缩机与同系列其他节数机型，主要区别在于收拢长度、展开长度和伸入车厢深度边界。

• 2节伸缩机：适用于需要伸入距离较短、现场后方空间更紧的工位。若车厢较短、门口工位有限，通常先从2节机型核对。
• 3节伸缩机：适合需要伸入7-9米左右、同时又希望整机长度不要过长的装卸口，是中间跨度较常见的一档。
• 5节伸缩机：适用于需要更长伸入距离或更深车厢覆盖的场景，但同时要核对收拢与展开后的总空间。

在3节型号组内部，已给出的机型包括5-7-12米、6-8-14米、6-8.5-14.5米、7-9-16米、7-9.5-16.5米。这里可把它理解为：

• 前一个长度接近设备基础长度；
• 中间长度对应延伸长度；
• 最后一个长度对应完全展开长度。

如果装卸口后方只能留出5米左右，通常先看较短机型；如果车厢更长、需要深入更深位置，则看6米或7米基础长度机型。遇到车厢特别长、或需要覆盖更深作业区时，伸入长度和完全展开长度都要重新核算，不能只按“3节结构”直接判断。

现场布置与维护

3节伸缩机的现场布置，重点在“车外留位”和“车内操作”两端同时成立。

布置时要看：

• 设备收拢后是否挡住仓门、消防通道或叉车通道；
• 展开后前端进入车厢时，车门、门框、雨棚或月台边沿是否干涉；
• 操作人员站位是在车外前端、车厢口，还是随设备进入车厢一段距离；
• 是否需要站人操作平台、支架、非电动脚轮、斜坡段或液压升降。

对维护和日常检查，常见关注点包括：

• 前端防撞装置动作是否灵敏；
• 紧急停止按钮是否便于车厢内外人员触达；
• 皮带表面、接头和跑偏状态是否稳定；
• 伸缩机构、电缆拖链、照明和控制按钮是否正常；
• 移动脚轮、支撑位置和地面平整度是否适合反复装卸。

若现场班次多、启停频繁，建议把前端控制按钮位置、照明、车内观察视线一起纳入确认，避免设备本身满足长度要求，但操作过程不顺手。

常见问题

1. 是否适合7米6或9米6货车？
通常适合，但要同时提供车厢内部长度、装卸口到车尾的位置关系、月台或地面布置方式。若需要深入车厢7-9米，伸入长度需按最终型号或工程确认。

2. 是否可以输送金属桶或塑料桶？
可以作为常见货物形态之一，但应先核对单件重量是否在50kg以内，并确认桶体底部与输送面的稳定性。若桶体易滚动、底面接触窄或会集中堆积，承载和导向方式需进一步确认。

3. 需要确认哪些宽度尺寸？
至少确认货物最大外形宽度、常用摆放方向、人工取货空间和设备有效宽度。有效宽度当前可见为600/800 mm，具体采用哪一档需按货物与现场选定。

4. 是否可以直接接仓库输送线？
可以按现场衔接，但要先确认前段输送线的高度、宽度、来货节拍以及尾端是否需要缓存。若要直接接入仓内线体，进出料高度需按现场布置确认。

采购前确认

下单或沟通方案前，建议直接提供下面这份信息，便于把3节伸缩机落到具体型号：

现场情况	需要提供什么	影响什么判断
车厢类型	货车或集装箱，车厢内部长度、门宽、门高	伸入长度、前端干涉、车内操作空间
装卸位置	地面装卸或月台装卸，车尾停靠方式	设备高度、前端入车角度、是否要液压升降
场地空间	装卸口后方可留长度、左右通道宽度	选5米、6米或7米基础长度机型
货物信息	货物形态、单件重量、底面尺寸、最大外形尺寸	有效宽度、承载、输送稳定性
衔接方式	前段是人工、推车还是固定输送线	尾端高度、节拍、是否需要支架或平台
操作方式	车内是否安排人员配合、是否需要车内照明	按钮位置、操作平台、安全配置
选配需求	支架、站人操作平台、非电动脚轮、斜坡段、液压升降	现场布置和操作便利性

若单件重量超过50kg、货物会集中堆积等待、或车厢内存在特殊限高限位，需在确认阶段一并说明；相关承载、速度和尺寸以最终型号或工程确认为准。
