仓库动线为何需要滑轮输送机转弯布置
在真实仓库里，输送线很少能“一条直线到底”。立柱、工位、货架与各类基础设施，会把直线通道切成多个片段；如果输送线不能拐弯，就只能绕远路、增加搬运次数，动线与效率都会受影响。
相比之下，固定式输送机要做转弯通常意味着更“重”的投入：弯道段往往需要定制、安装位置固定，改线时又要重新设计与改造；转弯半径较大时，还会在弯道内侧形成难以利用的“死角”空间。更重要的是，仓库业务经常变化（库位调整、季节波动、新品路径、临时项目、扩建或搬迁等），固定线路很难快速跟上节奏。
利用剪叉结构形成曲线的思路：滑轮输送机转弯
要实现“可拐弯、可改线”，关键在于可伸缩剪叉架结构。无动力伸缩滚筒输送机与滑轮输送机在展开后，通过控制内外侧伸缩量的差异，可以自然形成弧线；再通过多节模块连接，就能把转角、绕障与不规则路线快速拼出来。
滑轮输送机通常更轻便、伸缩比更大，便于做更紧凑的转弯，适合底部平整的轻件包裹在仓内临时或可变线路中使用。以下视频展示了实际转弯输送过程：
滑轮输送机
滑轮输送机专为底部平整的货物（如纸箱）设计，实现快速高效的卸货作业。输送负荷为每米50公斤，有效宽度可选500、600、800或1000毫米。折叠比为1:5，结构紧凑，便于临时或灵活布置，非常适合仓库和物流中心使用。可任意伸缩转弯。
纸箱
90°转角搭建要点：节数、坡度、衔接

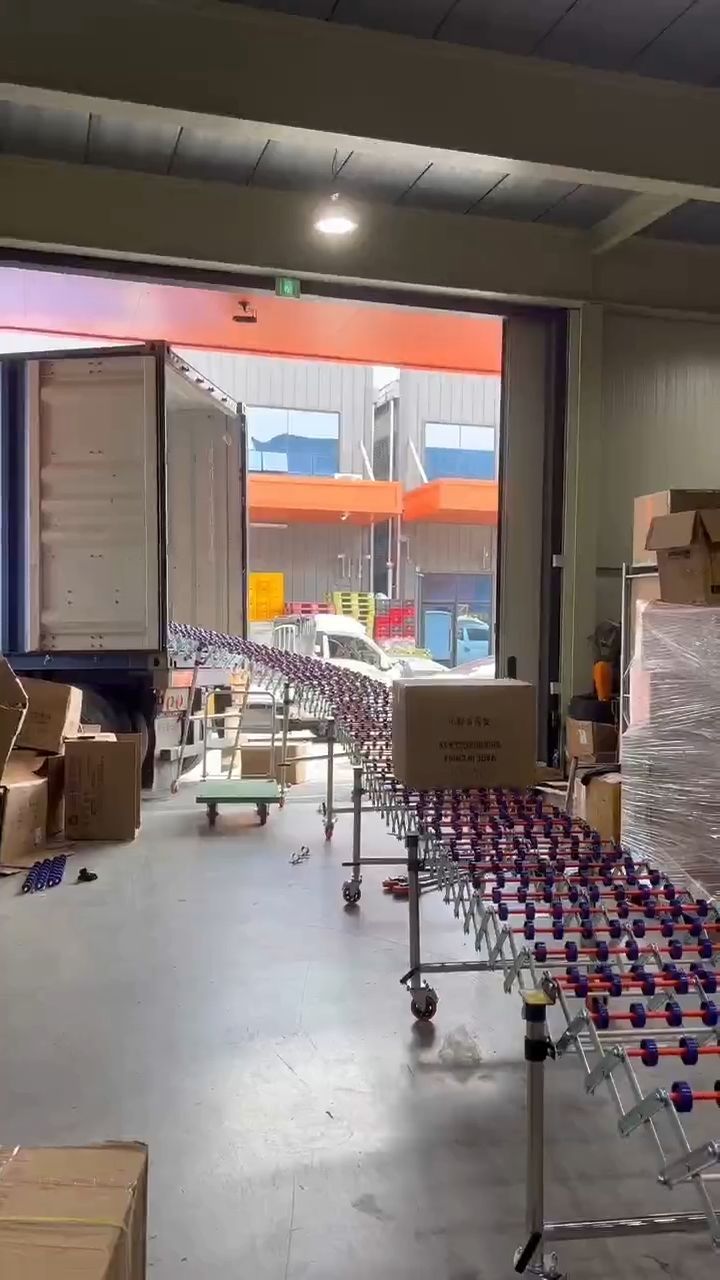

下图是滑轮输送机90°转弯的现场实景：
1）弯道成型的基本步骤
用伸缩剪叉结构做转弯，现场操作可以按以下思路执行：
- 先将单节输送机充分展开并就位；
- 逐步压缩弯道外侧，同时保持内侧相对更长的伸出量；
- 剪叉结构会自然形成弧度；
- 通过外侧压缩量大小来调整转弯半径；
- 多节连续连接，形成更平顺的90°转角。
2）90°转角所需节数与大致占地（示例范围）
不同类型与宽度会影响转弯难度：越宽、货物越大，通常需要更多节数与更大的占地。
| 输送机类型 | 宽度 | 90°所需节数 | 大致占地（长×宽） |
|---|---|---|---|
| 滑轮输送机 | 500mm | 2–3节 | 2.5m × 2.5m |
| 滑轮输送机 | 600mm | 3节 | 3m × 3m |
| 滑轮输送机 | 800mm | 3–4节 | 3.5m × 3.5m |
| 38mm无动力滚筒 | 500mm | 3节 | 3m × 3m |
| 38mm无动力滚筒 | 600mm | 3–4节 | 3.5m × 3.5m |
| 38mm无动力滚筒 | 800mm | 4节 | 4m × 4m |
| 50mm无动力滚筒 | 500mm | 3–4节 | 3.5m × 3.5m |
| 50mm无动力滚筒 | 600mm | 4节 | 4m × 4m |
| 50mm无动力滚筒 | 800mm | 4–5节 | 4.5m × 4.5m |
3）通过支腿高度保持流动：坡度设置
无动力转弯要“不断流”，坡度是核心变量之一：
- 无动力滚筒：建议 2–5° 下坡
- 滑轮输送机：建议 3–6° 下坡
转弯段阻力更大，通常需要在转弯区再增加约 0.5–1° 的下坡作为补偿。实际以现场货物测试结果微调为准（重件通常不需要太大坡度，轻件可能需要更大的坡度）。
4）动力段与无动力弯道的过渡
如果线路中既有动力段又有无动力转弯段，过渡处建议重点检查：
- 高度对齐：保证滚筒/滑轮高度一致
- 段间缝隙：控制在 2–3mm 以内
- 速度匹配：
- 无动力 → 动力：动力段速度略快
- 动力 → 无动力：动力段速度略慢 10–15%
- 连接与固定：使用连接支架，输送机定位后锁定脚轮，避免运行中窜动
- 必要的导向与控流：在关键点可加挡停装置与导向件，提升过渡稳定性
更复杂路径与使用提醒：S弯、U回与防护
S 弯：绕柱与横向偏移
S弯常用于绕开立柱或实现横向偏移，通常用两段反向弧线组合（必要时加一段短直线段），节数常见为 4–6 节。由于连续弯道会增加摩擦阻力，建议关注导向与坡度是否足够，并在弯道两侧做好对中与防跑偏。
U 回（180°）：在有限空间内回转
需要180°回转时，可通过 5–7 节连续弧线形成U回，并根据货物尺寸控制内侧最小半径；在可行情况下，滑轮输送机更利于实现更紧凑的回转布局。
防掉落与稳定性：导向栏、支撑与锁轮
- 防掉落：转弯外侧建议加导向栏，必要时内侧也可增加
- 稳定性：高负载或外侧展开较大时，可考虑在弯道外侧中点增加支撑
- 位置固定：脚轮到位后务必锁定
FAQ：最小转弯半径参考
最小转弯半径与输送机类型、宽度及货物尺寸相关，需以现场实际货物验证为准。参考值如下：
- 滑轮输送机（500mm宽）：约 1.2m
- 38mm无动力滚筒：约 1.5m
- 50mm无动力滚筒：约 1.8m
