เครื่องลำเลียงแบบยืดหด 2 ช่วง

เครื่องลำเลียงแบบยืดหด 2 ท่อนส่วนใหญ่ใช้แก้ปัญหาการขนย้ายด้วยแรงงานคนและการลำเลียงระยะสั้นจากปากทางรับ-ส่งสินค้าในคลังไปยังภายในรถบรรทุก เหมาะสำหรับสินค้าที่มีรูปทรงค่อนข้างมั่นคง เช่น กล่อง ถุง ม้วน ถังโลหะ ถังพลาสติก และมีน้ำหนักต่อชิ้นไม่เกิน 50kg ใช้ได้กับคลังสินค้า ศูนย์กระจายสินค้าขนาดเล็ก และจุดขนถ่ายที่ต้องการความยืดหยุ่นของพื้นที่สูง ก่อนจัดซื้อให้ตรวจสอบขอบเขต 4 ข้อก่อน: ความยาวรถอยู่ภายใน 6 เมตรหรือไม่ ต้องสอดเข้าไปในตัวรถลึกแค่ไหน หลังหดเก็บและกางออกมีพื้นที่เพียงพอหรือไม่ และช่วงหน้า-หลังจะเชื่อมต่อด้วยคนหรือจะเชื่อมกับเครื่องลำเลียงแบบยืดหดอุปกรณ์ลำเลียงด้านหน้าและด้านหลัง หากเกี่ยวข้องกับความกว้างใช้งาน ความยาวที่เข้าไปในตัวรถ หรือการประสานระดับความสูงด้านหน้า พารามิเตอร์นี้ต้องยืนยันตามรุ่นสุดท้ายหรือการออกแบบโครงการ.

พื้นที่ใช้งานที่เหมาะสมและขอบเขตของสินค้า

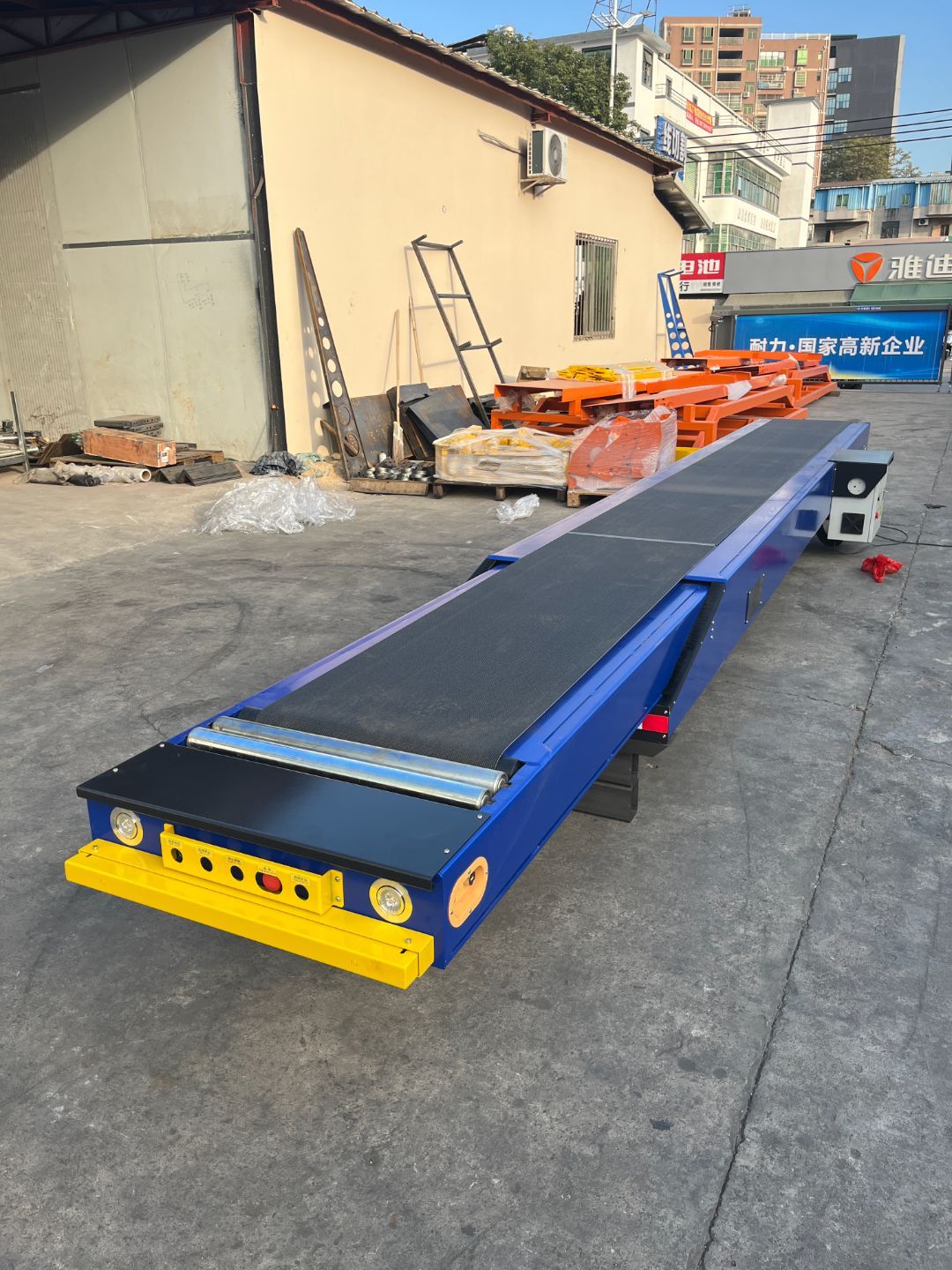

จุดเด่นของโครงสร้าง 2 ท่อนคือ ตัวเครื่องสั้นกว่า และระยะที่สอดเข้าไปจะกระจุกตัวอยู่ในช่วงสั้น เหมาะสำหรับสถานที่ที่ระยะจากปากทางขนถ่ายไปยังตัวรถไม่ยาวมาก แต่ต้องการให้อุปกรณ์สอดเข้าไปในรถเพื่อลดระยะการขนย้าย รุ่นที่มีอยู่ครอบคลุมความยาวพื้นฐาน 3-7 เมตร ความยาวขยาย 2-6 เมตร และความยาวเมื่อกางเต็ม 5-13 เมตร.

สามารถเข้าใจขอบเขตการใช้งานเบื้องต้นได้ดังนี้:

• ยานพาหนะ: ใช้หลักกับรถบรรทุกที่ยาวไม่เกิน 6 เมตร; หากประเภทยานพาหนะหน้างานปะปนกัน ควรยืนยันความยาวรถที่พบได้บ่อยที่สุดและตำแหน่งจอดเทียบท่าที่ไม่เอื้ออำนวยที่สุดพร้อมกัน.
• การสอดเข้าไปในตัวรถ: โดยทั่วไปอยู่ที่ 2-4 เมตร; บางรุ่นสามารถยืดได้ยาวกว่านี้ แต่คำว่า "ความยาวที่สอดเข้าไปในกล่องสินค้า" และ "ความยาวที่ยืดออก" ไม่ได้หมายถึงสิ่งเดียวกันทั้งหมด พารามิเตอร์นี้ต้องยืนยันตามรุ่นสุดท้ายหรือการออกแบบ.
• สินค้า: กล่องกระดาษ ถุงบรรจุ ม้วนสินค้า ถังโลหะ ถังพลาสติก น้ำหนักต่อชิ้นไม่เกิน 50kg.
• สถานที่: เหมาะสำหรับหน้าประตูคลังสินค้า ปากท่าเทียบสินค้า ช่องคัดแยก/จุดส่งออกสินค้า และตำแหน่งที่ต้องหดเข้า-ดึงออกบ่อยครั้ง.
• การประสานงานบุคลากร: เหมาะสำหรับการขนถ่ายที่ต้องให้คนทั้งในและนอกตัวรถทำงานร่วมกัน; หากต้องการให้ตลอดทั้งช่วงเชื่อมต่อด้วยสายพานลำเลียงแบบคงที่ ต้องตรวจสอบความสูงและจังหวะการทำงานของช่วงหน้าและช่วงหลังพร้อมกัน.

ตารางด้านล่างสามารถใช้สำหรับการประเมินเบื้องต้นได้:

วิธีดูพารามิเตอร์สำคัญ

อุปกรณ์ประเภทนี้ไม่จำเป็นต้องดูขนาดทั้งหมดในครั้งเดียว ให้ตรวจสอบพารามิเตอร์ไม่กี่รายการที่ส่งผลโดยตรงต่อการจัดวางและการใช้งานก่อน.

มี 2 จุดที่ต้องชี้แจงเป็นพิเศษ:

• "รับน้ำหนัก 60" กับ "น้ำหนักบรรทุกพิกัด <= 60 kg/m²" เป็นรูปแบบการแสดงที่แตกต่างกัน ในหน้างานที่มีแรงกดรวม จุดสัมผัสของถังมีพื้นที่น้อย หรือมีหลายชิ้นซ้อนกดพร้อมกัน ขอบเขตการรับน้ำหนักต้องยืนยันตามรุ่นสุดท้ายหรือการยืนยันทางวิศวกรรม.
• ในข้อมูลภายในกลุ่มมีทั้งคำอธิบายแบบ 10-40 m/min และแบบปรับความเร็วได้ต่อเนื่อง 24-36 m/min ความเร็วที่ใช้งานได้จริงต้องยืนยันตามรุ่นสุดท้ายหรือการยืนยันทางวิศวกรรม.

อุปกรณ์ช่วงหน้าและช่วงหลังเชื่อมต่อกันอย่างไร

เครื่องลำเลียงแบบยืดหด 2 ท่อนมักติดตั้งที่ช่องโหลด/ขนถ่าย โดยส่วนหน้ารับสินค้าจากภายในคลัง และส่วนหลังยื่นเข้าไปในตัวรถ หากด้านหน้าไม่ใช่การยกขนด้วยคน แต่เป็นแนวลำเลียงที่มีอยู่แล้ว ให้ยืนยันประเด็นต่อไปนี้เป็นหลัก:

• ทิศทางป้อนเข้า: สินค้าเข้ามาเป็นแถวเดี่ยวหรือรวมจากหลายแถว ซึ่งจะกำหนดว่าด้านหน้าต้องจัดจังหวะการไหลหรือไม่.
• ความสัมพันธ์ของระดับความสูง: พื้นคลังสินค้า ชานชาลา และพื้นรถมีความต่างระดับชัดเจนหรือไม่; หากมีความต่างระดับ สามารถยืนยันอุปกรณ์เสริม เช่น ลิฟต์ไฮดรอลิกหรือช่วงทางลาด ได้ก่อน.
• วิธีรับสินค้าปลายทาง: ภายในรถเป็นการจัดวางด้วยคน หรือยังต้องเชื่อมต่อช่วงลำเลียงภายในรถ; แต่ละวิธีมีข้อกำหนดต่างกันต่อความลึกในการยื่นเข้าไปและแท่นปฏิบัติงาน.
• พื้นด้านล่างของสินค้า: สินค้าแบบถุง แบบม้วน และถัง ต้องยืนยันมากขึ้นว่าการเปลี่ยนผ่านที่จุดต่อเป็นไปอย่างราบรื่นหรือไม่ เพื่อหลีกเลี่ยงการติดค้างหรือเบี่ยงเบนที่รอยต่อ.
• การลำเลียงย้อนกลับ: ฟังก์ชันมาตรฐานรองรับเดินหน้า/ถอยหลัง หากหน้างานต้องสลับทั้งการโหลดและการขนถ่าย ควรแจ้งวิธีการใช้งานและตำแหน่งควบคุมล่วงหน้า.

หากด้านหน้าช่องโหลด/ขนถ่ายมีการติดตั้งช่วงลำเลียงแบบลูกกลิ้งไว้แล้ว จุดสำคัญไม่ใช่การดูชื่ออุปกรณ์เพียงอย่างเดียว แต่คือการยืนยันว่าความสูงของสินค้าที่มาถึง จังหวะการทำงาน และตำแหน่งส่งต่อสอดคล้องกันหรือไม่ หากต้องการดูรูปแบบการจัดวางที่คล้ายกัน สามารถดูเครื่องลำเลียงแบบยืดหด เชื่อมต่อโดยตรงกับแนวลำเลียงในคลังเพื่อโซลูชันการโหลด/ขนถ่าย.

จะเลือกรุ่นในซีรีส์เดียวกันอย่างไร

กลุ่มรุ่นนี้เหมาะกับการยื่นเข้าไปในตัวรถในระยะสั้น และพื้นที่สำหรับการหดเก็บค่อนข้างควบคุมได้ หากขอบเขตหน้างานเกินช่วงที่พบบ่อยของกลุ่มนี้ ควรพิจารณารุ่นที่ยาวกว่าในซีรีส์เดียวกันตามความยาวรถ ความลึกที่ยื่นเข้าไป และพื้นที่ตอนกางออก.

• สำหรับรถบรรทุกไม่เกิน 6 เมตร และการยื่นเข้าไปในตัวรถระยะสั้น: ให้ยืนยันความยาวพื้นฐานและความยาวเมื่อกางออกภายในรุ่นต่างๆ ของเครื่องลำเลียงแบบยืดหด 2 ท่อนก่อน.
• หากช่องโหลด/ขนถ่ายอยู่ไกลจากตัวรถมากขึ้น หรือหวังให้เข้าไปลึกในตัวรถมากขึ้น: สามารถดูเครื่องลำเลียงแบบยืดหด 3 ท่อนหรือเครื่องลำเลียงแบบยืดหด 4 ท่อน.
• หากตัวรถยาวกว่า และมีข้อกำหนดให้ครอบคลุมภายในตัวรถมากขึ้น: สามารถดูเครื่องลำเลียงแบบยืดหด 5 ท่อน.

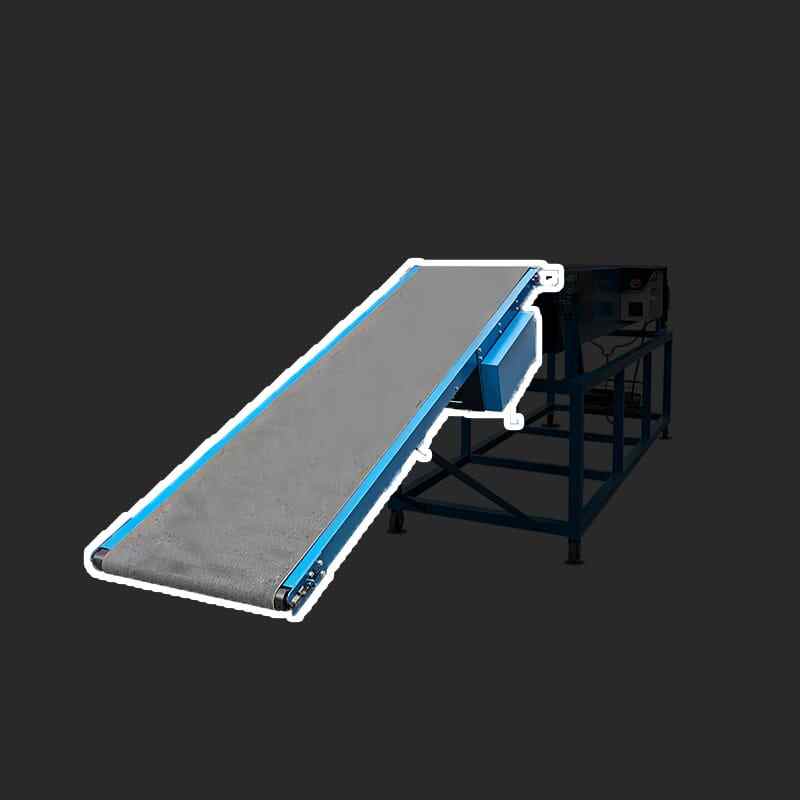

• หากปัญหาหลักของหน้างานไม่ใช่ความยาวในการยื่นเข้าไปในตัวรถ แต่เป็นความต่างระดับที่ชัดเจนระหว่างพื้นคลังสินค้าและตัวรถ สามารถยืนยันเพิ่มเติมเครื่องลำเลียงขึ้นทางลาดว่าบทบาทของแต่ละโซลูชันแตกต่างจากอุปกรณ์นี้อย่างไร.

ในการเลือกซีรีส์เดียวกัน ให้ดู 3 จุดก่อน: ความยาวรถ ความลึกที่ต้องสอดเข้าไปในตู้สินค้า และพื้นที่ที่อนุญาตให้ใช้เมื่อพับเก็บแล้ว หากรับน้ำหนักเกินขีดจำกัดหรือรูปทรงสินค้าเฉพาะทาง ต้องให้วิศวกรตรวจสอบ เพิ่มชุดทางเลือก หรือยืนยันความสามารถในการรับน้ำหนักและวิธีลำเลียงใหม่.

การจัดวางหน้างานและการบำรุงรักษา

การใช้งานประจำวันของเครื่องลำเลียงแบบยืดหด 2 ส่วน จุดสำคัญไม่ใช่ฟังก์ชันที่ซับซ้อน แต่คือบริเวณช่องโหลด/ขนถ่ายมีพื้นที่ให้ยืดและหดได้หรือไม่ และผู้ปฏิบัติงานสามารถมองเห็นตำแหน่งปลายด้านหน้าได้ง่ายหรือไม่.

ฟังก์ชันมาตรฐานประกอบด้วย: เริ่ม/หยุด, เดินหน้า/ถอยหลัง, หยุดฉุกเฉิน, ยืดออก/หดกลับ, อุปกรณ์กันชนแบบสัมผัสที่ปลายด้านหน้า เมื่อนำไปใช้งานหน้างาน แนะนำให้ตรวจสอบประเด็นต่อไปนี้เป็นหลัก:

• หลังจากปลายด้านหน้าถูกดันเข้าไปในตู้สินค้าแล้ว ยังสามารถมองเห็นระยะห่างระหว่างปลายด้านหน้า ผนังตู้ และสินค้าได้อย่างชัดเจนหรือไม่.
• ระหว่างเส้นทางการยืดออกและหดกลับ จะชนกับวงกบประตู เสา ราวกั้น หรืออุปกรณ์อื่นหรือไม่.

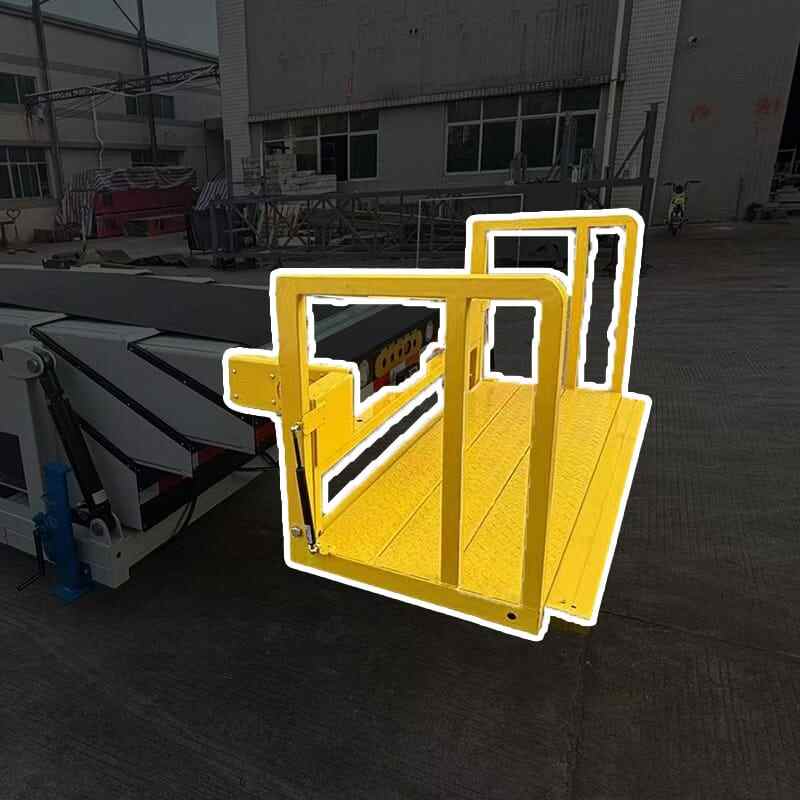

• หากต้องมีคนช่วยจัดเรียงสินค้าในช่วงปลายด้านหน้า สามารถเลือกติดตั้งแท่นปฏิบัติงานสำหรับยืนทำงานได้ตามสภาพหน้างาน.

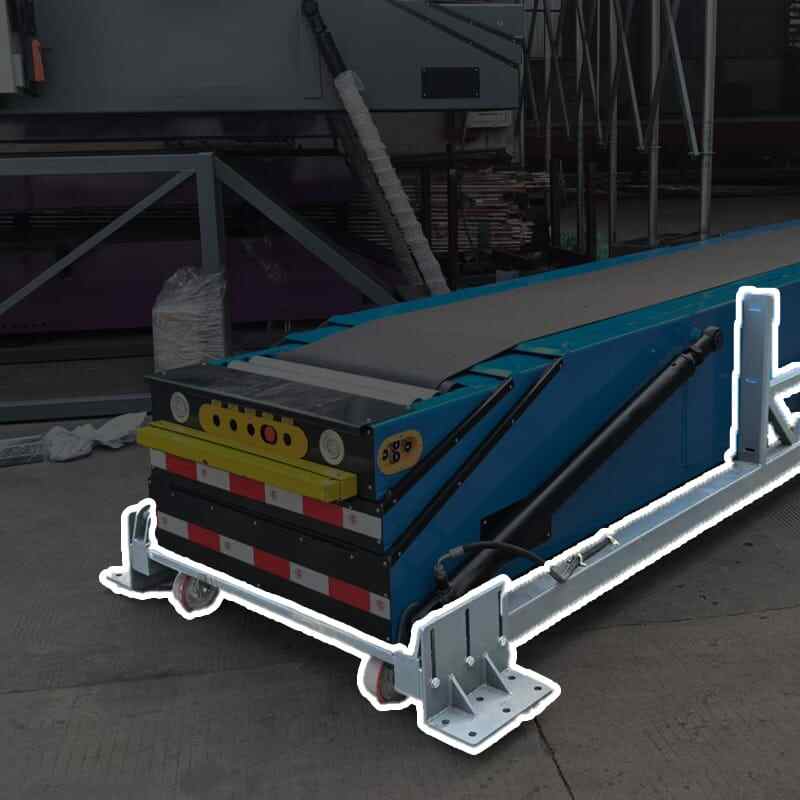

• หากจุดติดตั้งมีการปรับเปลี่ยนบ่อย สามารถเลือกใช้ล้อเลื่อนแบบไม่ใช้ไฟฟ้าได้ตามสภาพหน้างาน แต่ยังต้องยืนยันความเรียบของพื้นและเส้นทางการเคลื่อนย้าย.

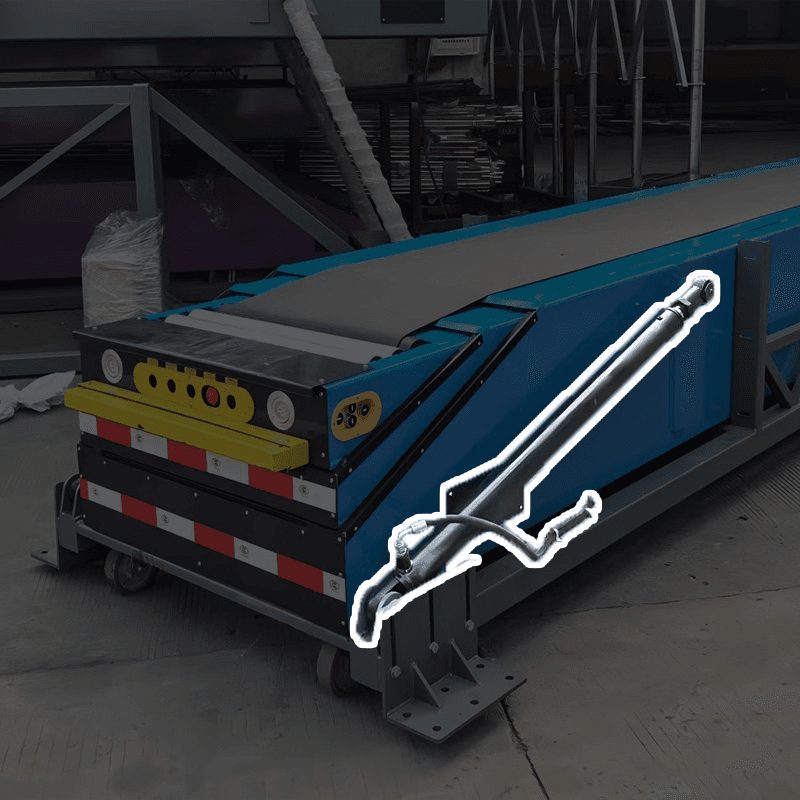

• หากความสูงของตู้สินค้ามีการเปลี่ยนแปลงบ่อย สามารถเลือกใช้ระบบยกไฮดรอลิกได้ตามสภาพหน้างาน; คำว่า "ความสูงกล่องสินค้าไม่จำกัด" หมายถึงขอบเขตการใช้งานค่อนข้างกว้างเท่านั้น แต่การจับคู่ความสูงของปลายด้านหน้าจริงยังต้องยืนยันตามรุ่นสุดท้ายหรือให้วิศวกรตรวจสอบ.

ในด้านการบำรุงรักษา ผู้จัดการคลังสินค้ามักจะกังวล 3 เรื่องก่อน:

• สายพานและจุดต่อ: มุมของสินค้า ก้นถัง และขอบม้วนสินค้าจะทำให้สายพานสึกหรอได้โดยตรง จึงต้องจัดให้มีการตรวจสอบเป็นประจำ.
• การกันชนด้านหน้า: อุปกรณ์กันชนแบบสัมผัสที่ปลายด้านหน้าต้องคงสภาพใช้งานได้เสมอ เพื่อหลีกเลี่ยงการกระแทกอย่างรุนแรงเมื่อสอดเข้าไปในตู้สินค้า.
• ระบบควบคุมไฟฟ้าและแสงสว่าง: ในเวลากลางคืนหรือเมื่อแสงภายในตู้สินค้าไม่เพียงพอ สภาพการมองเห็นที่ปลายด้านหน้าจะมีผลต่อความปลอดภัยในการปฏิบัติงาน จึงต้องตรวจสอบการจัดไฟและแนวสายตาในการทำงานไปพร้อมกัน.

คำถามที่พบบ่อย

เหมาะสำหรับการโหลดและขนถ่ายสินค้ากับรถบรรทุกยาวไม่เกิน 6 เมตรหรือไม่?
เหมาะกับช่วงการใช้งานทั่วไปของรุ่นกลุ่มนี้ นอกจากความยาวรถแล้ว ยังต้องยืนยันตำแหน่งจอดรถ ระยะจริงจากปากทางถึงตู้สินค้า และความลึกที่ต้องสอดเข้าไปในตู้สินค้าพร้อมกัน.

เหมาะกับสินค้าประเภทถังและสินค้าบรรจุถุงหรือไม่?
เหมาะสำหรับสินค้าเช่น ถังโลหะ ถังพลาสติก สินค้าบรรจุถุง สินค้าทรงม้วน กล่องกระดาษ โดยชิ้นงานแต่ละชิ้นต้องไม่เกิน 50kg ความเรียบของพื้นสัมผัสที่ก้นถัง ความนิ่มยุบตัวของสินค้าบรรจุถุง และสภาพหน้าตัดของสินค้าทรงม้วน ล้วนมีผลต่อความเสถียรในการลำเลียง จึงต้องตรวจสอบร่วมกับตัวอย่างสินค้าหรือขนาดบรรจุภัณฑ์ที่ใช้บ่อยในหน้างาน.

ต้องยืนยันพารามิเตอร์ความกว้างใดบ้าง?

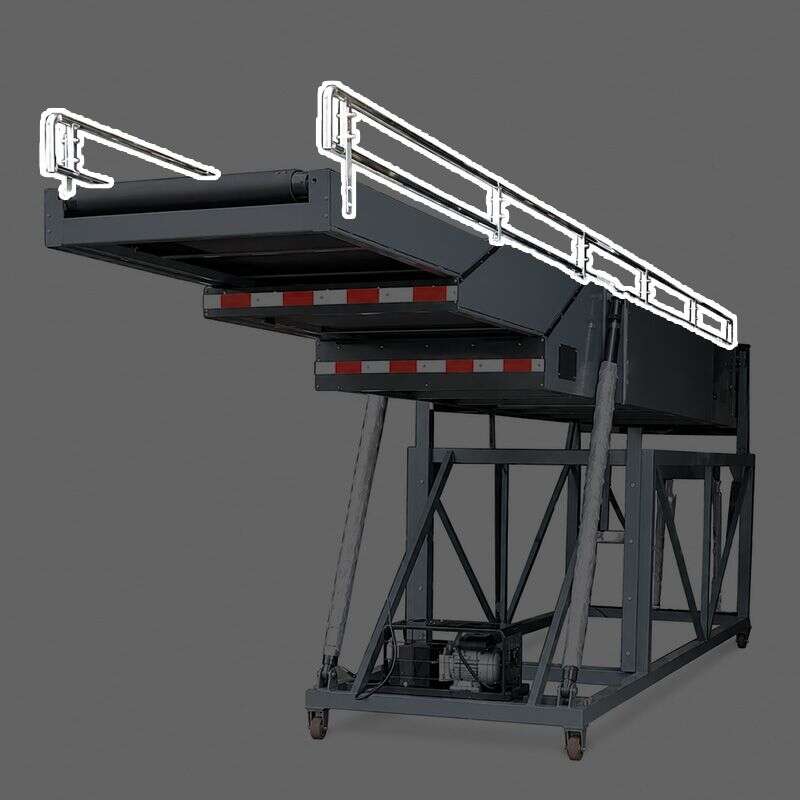

ความกว้างใช้งานทั่วไปคือ 600/800 mm หากสินค้ามีขนาดกว้าง ต้องลำเลียงแบบวางคู่กัน หรือมีพื้นที่ให้คนตามสินค้าเข้าไปมากขึ้น ต้องยืนยันความกว้างโดยอ้างอิงขนาดบรรจุภัณฑ์ที่ใช้เป็นประจำ; หากเกี่ยวข้องกับรางนำทาง ขอบกันตก หรือโครงสร้างพิเศษที่ปลายด้านหน้า พารามิเตอร์นี้ต้องยืนยันตามรุ่นสุดท้ายหรือให้วิศวกรตรวจสอบ.

ก่อนสั่งซื้อ ต้องให้ข้อมูลหน้างานอะไรบ้าง?
อย่างน้อยควรให้ข้อมูล ความยาวรถ ระยะจากช่องโหลดถึงตัวรถ ความยาวที่ต้องสอดเข้าไปในตู้สินค้า ขนาดสินค้าที่ใช้เป็นประจำและน้ำหนักต่อชิ้น การเชื่อมต่อกับอุปกรณ์ลำเลียงอื่นที่ด้านหน้า/ด้านหลัง และหน้างานต้องการยกสูงหรือเคลื่อนย้ายหรือไม่.

ยืนยันก่อนสั่งซื้อ

ก่อนส่งคำถามเสนอราคา หรือจัดทำแผนผัง แนะนำให้ส่งข้อมูลต่อไปนี้ให้ครบในครั้งเดียว เพื่อให้การสื่อสารรวดเร็วขึ้น:

• ความยาวรถที่ใช้งานเป็นประจำ และใช้รถบรรทุกไม่เกิน 6 เมตรเป็นหลักหรือไม่.
• ระยะจากช่องโหลดถึงจุดวางสินค้าที่ต้องการภายในตู้สินค้า.
• ความยาวที่ต้องสอดเข้าไปในตู้สินค้า; หากหน้างานใช้ทั้งคำว่า "ความยาวที่ปลายด้านหน้าเข้าไปในตู้สินค้า" และ "ความยาวที่เครื่องยืดออกทั้งหมด" พารามิเตอร์นี้ต้องยืนยันตามรุ่นสุดท้ายหรือให้วิศวกรตรวจสอบ.
• ประเภทสินค้า: กล่องกระดาษ สินค้าบรรจุถุง สินค้าทรงม้วน ถังโลหะ ถังพลาสติก; พร้อมระบุน้ำหนักต่อชิ้น โดยต้องไม่เกิน 50kg.
• ขนาดยาว กว้าง สูงของสินค้าที่ใช้บ่อย เพื่อยืนยันว่าควรเลือกความกว้างใช้งาน 600 mm หรือ 800 mm.
• ความยาวที่ใช้ได้ในตำแหน่งพับเก็บของหน้างาน เพื่อยืนยันช่วงการใช้งานภายในความยาวฐาน 3-7 เมตร.
• พื้นที่ใช้งานได้หลังจากกางออกในหน้างาน เพื่อยืนยันช่วงการใช้งานภายในความยาวเมื่อกางเต็มที่ 5-13 เมตร.
• วิธีเชื่อมต่อด้านหน้าและด้านหลัง: ต่อรับสินค้าด้วยแรงงานคน ขึ้นรถโดยตรง หรือเชื่อมต่อกับอุปกรณ์ลำเลียงอื่นภายในคลังสินค้า.

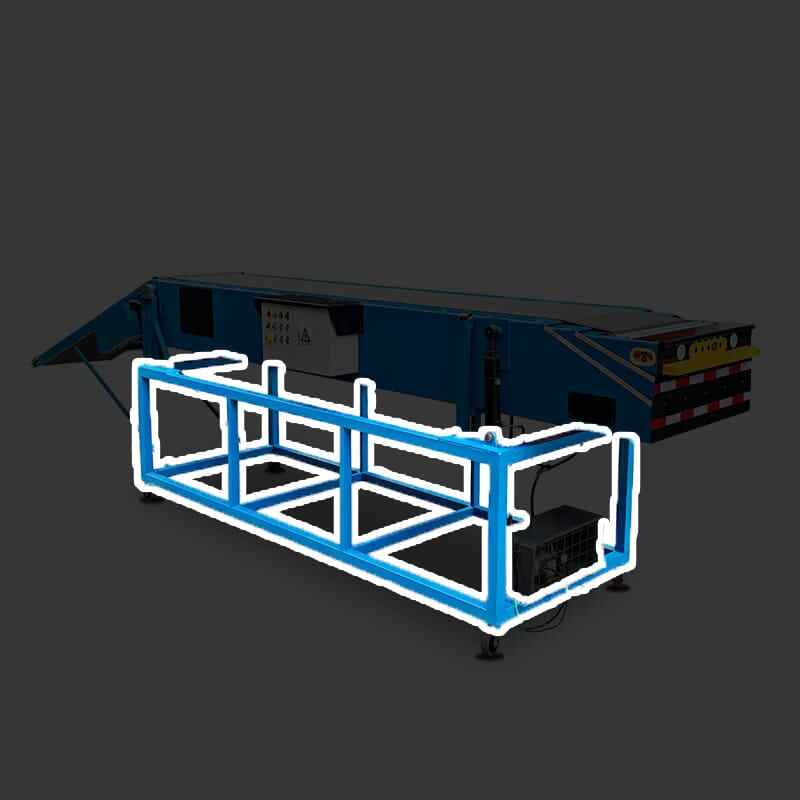

• ต้องการอุปกรณ์เสริมหรือไม่ เช่น โครงรองรับ แท่นปฏิบัติงานสำหรับยืนทำงาน ล้อเลื่อนไม่ใช้ไฟฟ้า ช่วงทางลาด หรือระบบยกไฮดรอลิก.
• หากอุปกรณ์เมื่อมาถึงแล้วต้องนำเข้าประตู เข้าไปในลิฟต์ หรือเลี้ยวขนย้ายทันที ให้แจ้งขนาดทางเดินเพิ่มเติมด้วย; ความยาวบรรจุภัณฑ์ประมาณ 3000-7000 mm ความสูงบรรจุภัณฑ์ประมาณ 750 mm ขนาดสินค้าจริงเมื่อส่งมอบต้องยืนยันตามรุ่นสุดท้าย.
