คู่มือการใช้งานสายพานลำเลียงแบบลูกกลิ้งมีแรงขับ

สารบัญ

• คำนำ

• 1. บทนำและคำแนะนำการใช้งาน

• 2. โครงสร้าง

• 3. ข้อมูลจำเพาะ

• 4. การขนส่งและการจัดการ

• 5. ข้อควรระวังในการติดตั้ง

• 6. ระบบไฟฟ้า

• 7. วิธีการใช้งานพื้นฐานของตู้ควบคุมไฟฟ้าและแผนผังการเดินสาย

• 8. วิธีแก้ไขปัญหา

• 9. การตรวจสอบประจำและการบำรุงรักษา

• 10. ข้อกำหนดการรับประกัน

---

คำนำ

ขอขอบคุณอย่างยิ่งที่ท่านเลือกใช้ผลิตภัณฑ์สายพานกระบอกขับเคลื่อนของบริษัท เพื่อให้เครื่องจักรทำงานอย่างถูกต้องและเชื่อถือได้ โปรดอ่านคู่มือนี้ก่อนใช้งาน.

บุคคลที่ไม่ใช่ผู้ควบคุมเครื่องจักรต้องอ่านเงื่อนไขการใช้งานในข้อมูลทางเทคนิคก่อนเครื่องจักรเริ่มทำงาน หากผู้ใช้ติดตั้งหรือใช้งานไม่ถูกต้องอาจทำให้เกิดความผิดปกติ เมื่อเกิดความผิดปกติให้ดำเนินการตามวิธีแก้ไขปัญหาในคู่มือนี้ หากยังไม่สามารถแก้ได้ให้ปิดเครื่องและติดต่อฝ่ายบริการลูกค้าของบริษัทโดยเร็ว.

ระหว่างการใช้งาน การเดินเครื่อง การดูแล หรือการซ่อมบำรุง หากผู้ควบคุมไม่สามารถรับประกันความปลอดภัยของการใช้ไฟฟ้าและสภาพแวดล้อมรอบๆ จนเกิดอุบัติเหตุ บริษัทจะไม่รับผิดชอบ แม้ข้อตกลงเหล่านี้ไม่ได้ระบุไว้อย่างเข้มงวดในคู่มือนี้.

---

1. บทนำและคำแนะนำการใช้งาน

สายพานกระบอกขับเคลื่อนเป็นอุปกรณ์ลำเลียงที่ใช้ในสายการผลิตประกอบอัตโนมัติและคลังสินค้า โดยประกอบด้วยโครงเครื่อง ลูกกลิ้ง มอเตอร์ และระบบส่งกำลัง.

ตามข้อกำหนดกระบวนการผลิต เครื่องจักรขับเคลื่อนลูกกลิ้งด้วยมอเตอร์เพื่อเคลื่อนย้ายสินค้าซึ่งมีข้อดีหลักๆ ได้แก่:

• ใช้พื้นที่น้อย

• ปรับขยายได้ดี

• สามารถเปลี่ยนทิศทางการลำเลียงได้อย่างยืดหยุ่น

• สามารถเลี้ยวหลบสิ่งกีดขวางได้

• รองรับแรงกระแทกสูงได้

• โครงสร้างเรียบง่าย

• ดูแลรักษาง่าย

• เชื่อถือได้สูง

---

2. โครงสร้าง

โครงของสายพานกระบอกขับเคลื่อนทำจากเหล็กกล้าคาร์บอนมาตรฐาน (ท่อสี่เหลี่ยม / ท่อกลม) พร้อมล้อคุณภาพมีเบรก ผิวเคลือบด้วยการพ่นสี.

วิธีส่งกำลังประกอบด้วย:

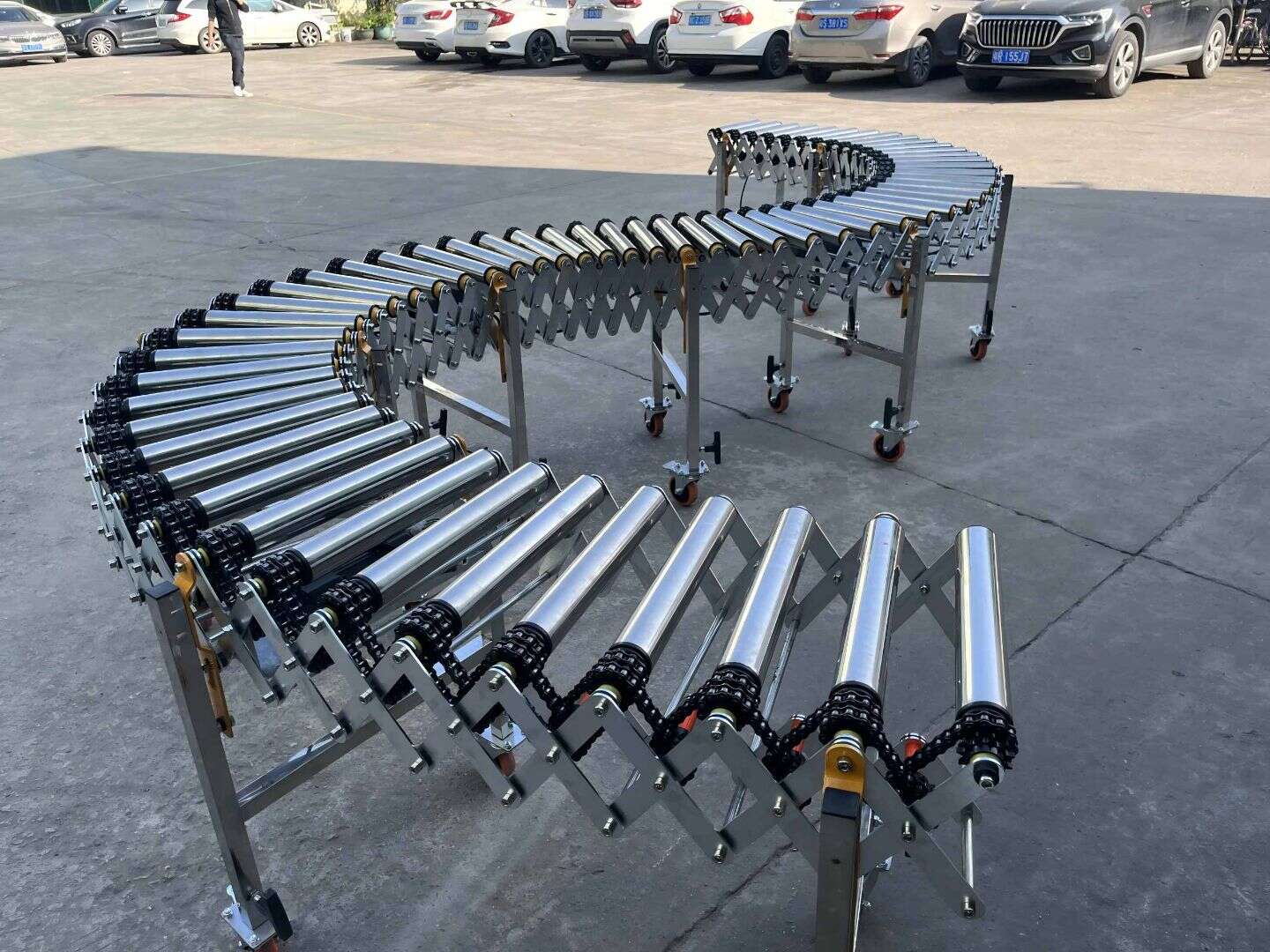

• สายพานรูปตัวโอ



• สายพานหลายลิ่ม



• โซ่



อุปกรณ์สามารถปรับแต่งตามความต้องการของลูกค้า.

---

3. ข้อมูลจำเพาะ

รายการ	ค่าพารามิเตอร์
ความยาวหลังการยืดต่อหน่วย (มม.)	1000 / 1250 / 1500 / 2000
ความกว้างของอุปกรณ์ (มม.)	500 / 600 / 800 / 1000 / 1200
ความสูงของอุปกรณ์รุ่นแรก (มม.)	450-650 / 570-850 / 750-1100 / 950-1300
ความสูงของอุปกรณ์รุ่นที่สอง (มม.)	450-550 / 600-850 / 750-1100
ความสามารถรับน้ำหนักต่อหน่วยของอุปกรณ์ (กก./ม.)	สายพานรูปตัวโอ ≤ 50; สายพานหลายลิ่ม ≤ 80; โซ่ < 150
แผ่นยืดหด	ใช้การปั๊มแผ่นเหล็กกล้าคาร์บอนเพื่อเพิ่มความแข็งแรง
ลูกกลิ้ง	เส้นผ่าศูนย์กลาง 50 มม.; วัสดุเป็นสแตนเลส 201 / 304 หรือเหล็กกล้าชุบสังกะสี; จำนวนต่อต้นต่อหน่วย 10 / 14 ชิ้น
มอเตอร์	ใช้มอเตอร์อะซิงโครนัสสามเฟส AC กำลัง 90W / 120W
ตัวแปลงความถี่ปรับความเร็ว	0–30 m/min

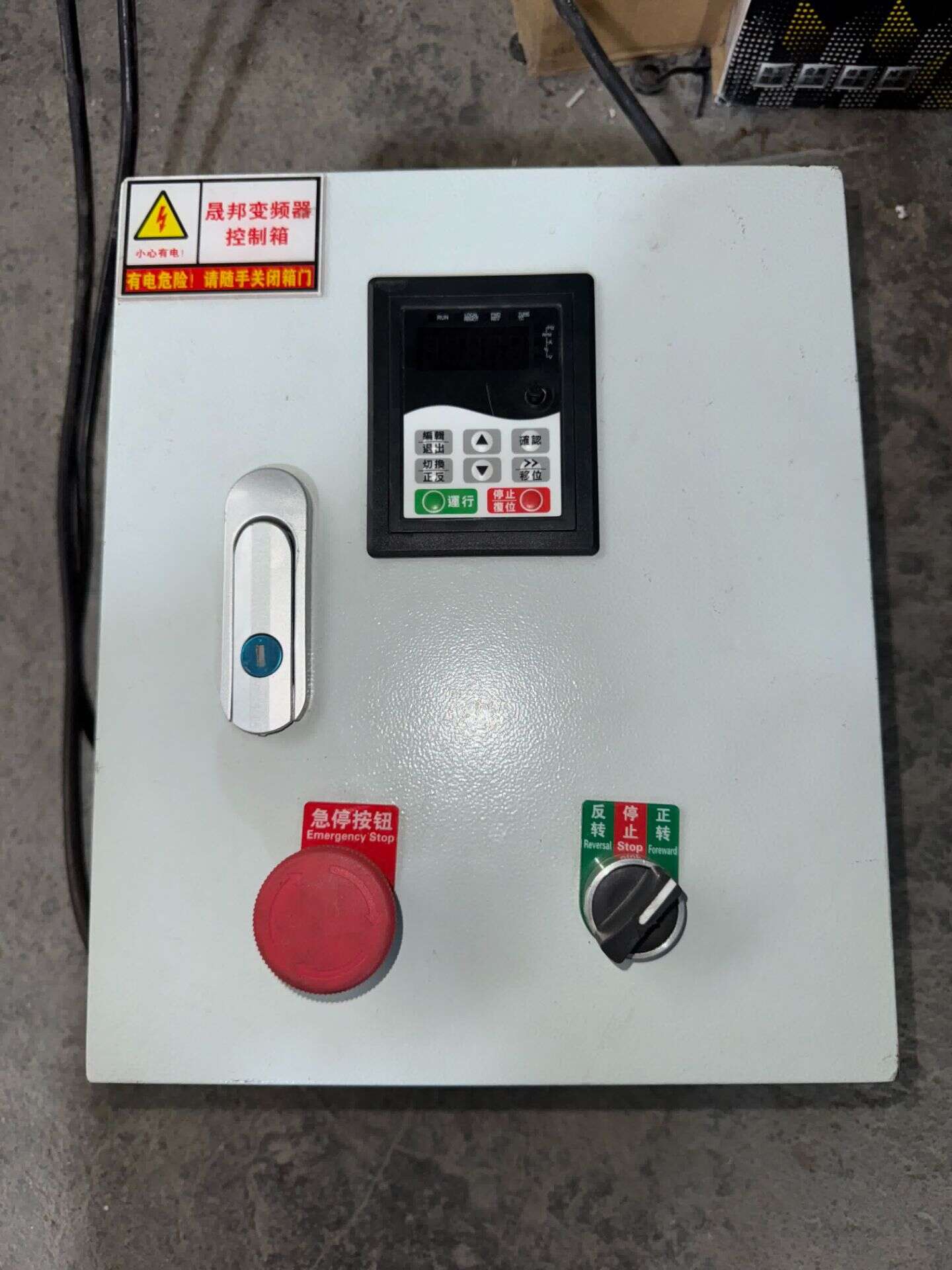

แผงควบคุม	ไฟแสดงสถานะแหล่งจ่ายไฟ ไฟแสดงสถานะการทำงาน สวิตช์หยุดฉุกเฉิน สวิตช์เดินหน้า-ถอยหลัง และแผงควบคุมความเร็ว

---

4. การขนส่งและการจัดการ

• เมื่อได้รับอุปกรณ์ ให้ตรวจสอบภายนอกของบรรจุภัณฑ์ทันทีว่าชำรุดหรือไม่.

• หากพบความเสียหายให้ถ่ายรูปทันทีและให้ผู้ส่งร่วมตรวจสอบความเสียหายของอุปกรณ์ด้วย.

• หากยืนยันว่าอุปกรณ์เสียหายให้ติดต่อฝ่ายบริการลูกค้าของบริษัททันที.

• เมื่อเคลื่อนย้ายให้ใช้รถยกที่รองรับน้ำหนักของอุปกรณ์และระมัดระวังความปลอดภัย.

• ระหว่างการเคลื่อนย้ายหลีกเลี่ยงการตกหนัก การกระแทก และห้ามวางของทับหนัก.

---

5. ข้อควรระวังในการติดตั้ง

• ห้ามติดตั้งในตำแหน่งที่มีน้ำสาดถึงเพื่อหลีกเลี่ยงมอเตอร์ลัดวงจรและโครงเครื่องเป็นสนิม.

• ห้ามติดตั้งในพื้นที่มีแก๊สไวไฟหรือระเบิดเพื่อป้องกันไฟไหม้.

• พยายามหลีกเลี่ยงการติดตั้งในที่โดนแสงแดดโดยตรงเพื่อไม่ให้มอเตอร์ระบายความร้อนไม่ดี.

• พยายามหลีกเลี่ยงการติดตั้งในพื้นที่มีก๊าซเคมีหรือก๊าซกัดกร่อนเพื่อไม่ให้เกิดความเสียหายกับอุปกรณ์.

---

6. ระบบไฟฟ้า

• โปรดสังเกตข้อกำหนดแหล่งจ่ายไฟบนป้ายรับรอง ในพื้นที่ที่แรงดันไฟฟ้าไม่เสถียรควรติดตั้งเครื่องปรับแรงดัน.

• เครื่องเดี่ยว 220V ห้ามใช้แหล่งจ่ายไฟ 1 ที่ประกอบด้วยสายหลายเส้น 380V โดยเฉพาะสายไฟร้อน 1 พร้อมวิธีการต่อสายดินหลายเส้น.

• ก่อนใช้งานต้องต่อสายดินให้เรียบร้อย สายไฟต้องได้มาตรฐานและไม่ควรบางเกินไป.

---

7. วิธีใช้งานพื้นฐานและแผนภาพวงจรของตู้ควบคุมไฟฟ้า

7.1 การตรวจสอบก่อนเปิดเครื่อง

ควรตรวจสอบรายการและข้อกำหนดต่อไปนี้ก่อนเปิดเครื่อง:

a. ยืนยันการเชื่อมต่อแหล่งจ่ายไฟอย่างถูกต้อง.

ตู้ควบคุมไฟฟ้าระบุว่าแหล่งจ่ายไฟฟ้ากระแสสลับแบบเฟสเดียวควรเชื่อมต่อกับแรงดัน 220V เดียว และแหล่งจ่ายไฟสามเฟสควรเชื่อมต่อกับแรงดันสามเฟส 380V ตามที่ระบุไว้.

b. ตรวจสอบว่าต่อสายดินอย่างเหมาะสมแล้ว.

7.2 การเริ่มต้นใช้งาน

ขั้นตอนการเริ่มต้นมีดังต่อไปนี้:

a. หมุนสวิตช์หยุดฉุกเฉินบนตู้ควบคุมให้เปิด.

b. หมุนสวิตช์เลือกการหมุนไปข้างหน้าหรือถอยหลัง.

c. ปรับตัวปรับความเร็วบนแผงควบคุม.

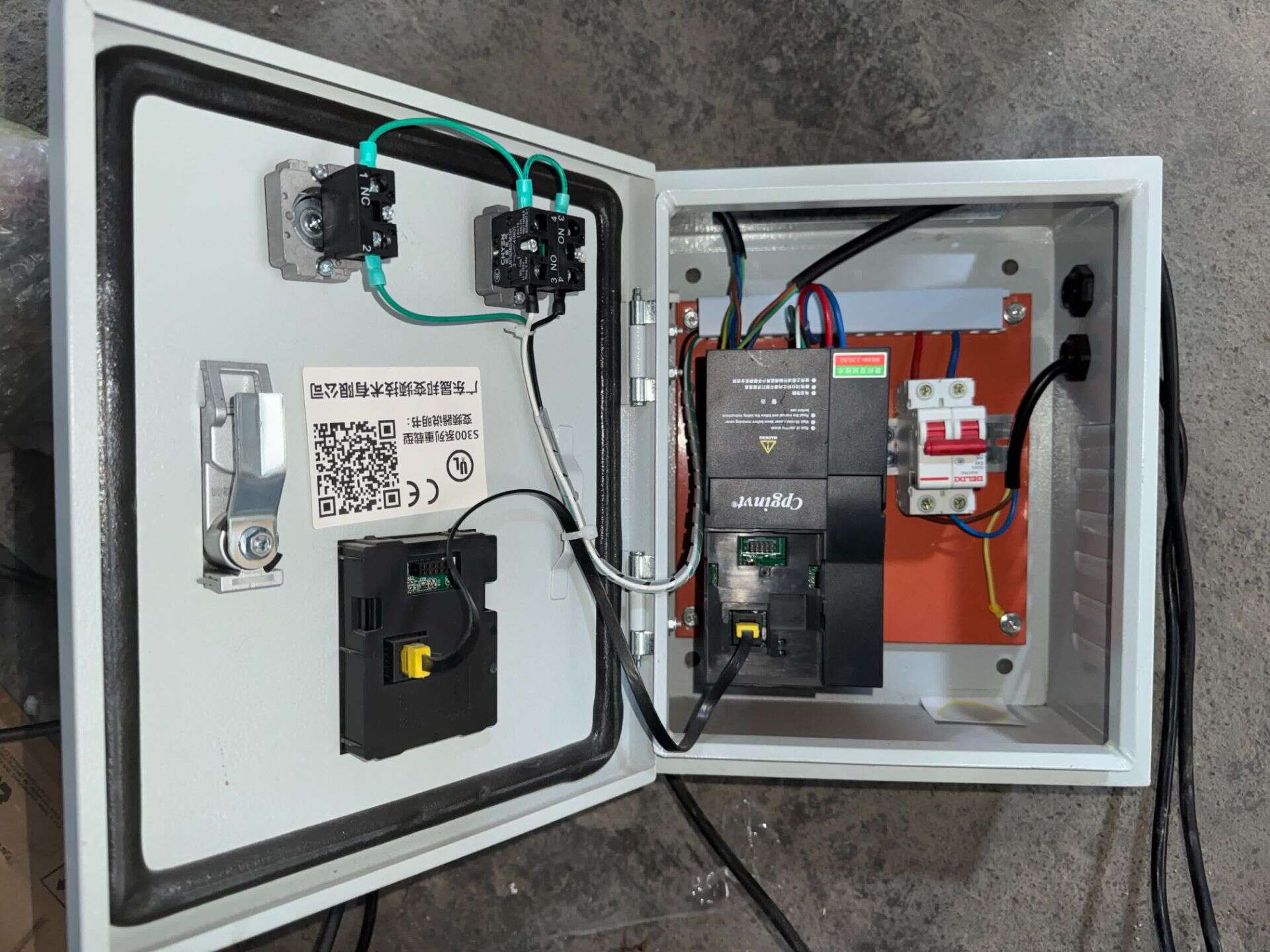

7.3 แผนภาพการเดินสายตู้ควบคุมอินเวอร์เตอร์



---

8. วิธีการแก้ไขปัญหา

8.1 เมื่อไฟแสดงสถานะพลังงานบนตู้ควบคุมไม่สว่างและมอเตอร์ไม่หมุน

วิธีกำจัดสาเหตุ

• ตรวจสอบว่าสายไฟจ่ายมีการหลวมหรือการเชื่อมต่อหลวมไหม.

• ตรวจสอบว่ามีไฟฟ้าไหลมาที่สายจ่ายหรือไม่.

• ตรวจสอบว่าเบรกเกอร์ภายในตู้ควบคุมไฟฟ้ามีการตัดวงจรหรือไม่.

8.2 เมื่อไฟแสดงสถานะพลังงานบนตู้ควบคุมสว่างแต่เมื่อหมุนสวิตช์ปรับไปทิศทางหน้าหรือหลัง มอเตอร์ยังไม่หมุน

วิธีกำจัดสาเหตุ

• ตรวจสอบว่าสวิตช์หยุดฉุกเฉินถูกกดอยู่หรือไม่.

• หากพบว่าสวิตช์หยุดฉุกเฉินถูกกด ให้หมุนสวิตช์หยุดฉุกเฉินตามเข็มนาฬิกาเพื่อคืนสภาพการทำงาน.

สาเหตุของปัญหา

• สวิตช์หยุดฉุกเฉินถูกกด.

8.3 เมื่อไฟแสดงสถานะพลังงานบนตู้ควบคุมสว่าง หมุนสวิตช์ไปข้างหน้า/ถอยหลังแล้วมอเตอร์ไม่หมุน และสวิตช์หยุดฉุกเฉินไม่ถูกกด

วิธีกำจัดสาเหตุ

• ตรวจสอบมุมบนขวาของแผงอินเวอร์เตอร์ RUN ว่ามีไฟสว่างอยู่หรือไม่.

• หาก RUN ไฟสว่างอยู่ ให้ตรวจสอบว่าตัวปรับความเร็ว (ปุ่มหมุนสีดำ) ได้ปรับความถี่ไว้ที่ระดับที่ต้องการแล้ว.

• หมุนปุ่มปรับความเร็วตามเข็มนาฬิกาเพื่อเพิ่มความถี่สูงสุดแล้วทดสอบอีกครั้ง.

สาเหตุของปัญหา

• ความถี่ถูกตั้งไว้ต่ำเกินไปหรือเป็นศูนย์.

8.4 แผงอินเวอร์เตอร์แสดงรหัสข้อผิดพลาด

วิธีจัดการ

• กรุณาติดต่อเจ้าหน้าที่ฝ่ายเทคนิคของโรงงาน.

8.5 ข้อกำหนดด้านความปลอดภัยเมื่อซ่อมแซมหรือบำรุงรักษาอุปกรณ์

• เมื่อทำการซ่อมแซมหรือบำรุงรักษาอุปกรณ์ ต้องตัดไฟและยืนยันความปลอดภัยก่อนเริ่มงาน.

---

9. การตรวจสอบและบำรุงรักษา

• การใช้งานอุปกรณ์ 3 หลังจากนั้นหลายเดือน ให้ตรวจสอบว่าสลักเกลียว/ปลายสายไฟหลวมหรือไม่; หากมีให้ขันให้แน่นทันที.

• เมื่อหยุดใช้งาน ให้ตรวจสอบว่ามีสิ่งแปลกปลอมระหว่างสายพานกับแกนลูกกลิ้งขับเคลื่อนหรือไม่; หากมี ให้ทำความสะอาดเพื่อไม่ให้ส่งผลต่ออายุการใช้งาน.

• ตรวจสอบสายจ่ายไฟของอุปกรณ์เป็นประจำเพื่อหาความเสียหาย; ขณะใช้งานในสถานที่จริง ให้หลีกเลี่ยงไม่ให้รถยกหรือบุคลากรเหยียบสายไฟเพื่อป้องกันอุบัติเหตุ.

• เมื่อเก็บอุปกรณ์ ควรระวังตำแหน่งสายไฟเพื่อไม่ให้ถูกแผ่นยืดหดหนีบ.

• ขณะใช้งานอุปกรณ์ หลีกเลี่ยงการสอดมือเข้าไปในแผ่นยืดหดหรือสายพาน.

---

10. ข้อกำหนดการรับประกัน

• การรับประกันสายพาน 6 เดือน.

• การรับประกันส่วนประกอบอื่นๆ 1 ปี.
