유압 경사 컨베이어로 지상 상차

무도크 지상 적재의 핵심 난점

상·하역 도크가 없는 상황에서 ‘유압 램프 컨베이어를 이용한 지상 적재’를 수행할 때, 실제로 효율과 안전을 가로막는 것은 대개 화물량이 아니라 지면과 차량 적재함 바닥 사이의 높이 차입니다. 많은 기업이 다음과 같은 제약에 직면합니다. 임대 부지는 토목 공사를 허용하지 않거나, 임시 적재 지점은 언제든 철수해야 하고, 또는 예산이 부족해 고정 도크를 건설하기 어렵습니다.

높이 차가 존재할 경우(일반적으로 약 1.2–1.5m), 적재 작업은 사람의 수동 운반과 반복적인 차량 승하차에 의존하는 저효율 작업으로 전락하기 쉽습니다. 노동 강도가 크고, 작업 템포가 불안정하며, 미끄러짐·충돌·화물 손상 등의 위험도 커집니다.

전통적인 대체 방식에는 임시 경사로 설치, 다인 수동 운반 또는 영구적인 기초 시설 건설 등이 포함됩니다. 그러나 이러한 방법은 유연성이 부족하거나 장기 비용이 높아, 다양한 차량 타입과 다수 작업 지점 간 전환이라는 실제 요구를 충족하기 어렵습니다.

유압 램프 컨베이어는 어떻게 ‘높이 차’를 보완하는가

‘유압 램프 컨베이어 지상 적재’를 표준화된 프로세스로 만들려면, 이동 가능하고 높이 조절이 가능한 경사 벨트 컨베이어를 사용해 ‘지면→적재함 바닥’의 높이 접속을 빠르게 완료하고, 적재 작업을 ‘수동 운반’에서 ‘연속 이송’으로 전환하는 것이 핵심입니다.

유압 램프 컨베이어는 일종의 휴대형 상·하역 도크로 볼 수 있습니다. 유압 승강 시스템을 통해 높이와 각도를 조절하여, 부지 구조를 변경하지 않고도 빠르게 안정적인 적재 통로를 구축합니다.

전형적인 구조는 다음의 3단 구성으로 이해할 수 있습니다.

• 하단 플랫폼: 지면 쪽에 위치하며, 작업자가 이곳에서 포장/화물을 투입
• 램프 컨베이어 구간: 벨트 구동으로 화물을 지속적으로 상승시킴
• 상단 플랫폼: 차량 적재함 바닥 높이까지 들어 올려 매끄럽게 인계

높이 적응성은 ‘무도크 적재’ 문제를 해결하는 핵심 능력입니다. 상단 높이는 700–2400mm 범위에서 조절 가능하며(모델에 따라 상이), 버튼 조작으로 짧은 시간 내에 접속을 완료해, 다양한 차량의 빈번한 교대를 지원합니다.

연속 작업과 기본 안전을 보장하기 위해, 장비의 주요 부품과 기능 포인트는 일반적으로 다음을 포함합니다.

• 미끄럼 방지 벨트: 5.0mm PVC 잔디무늬 미끄럼 방지 벨트로, 램프 구간에서의 그립 안정성을 향상
• 구동 모터: 750W, 약 30m/min의 안정적인 이송 속도 제공
• 유압 시스템: 2.2kW 유압 펌프와 실린더로 5톤 승강력을 제공하여, 빠른 승강 접속용으로 사용
• 이동 및 위치 고정: 브레이크가 있는 만능 캐스터를 사용해 정렬이 쉽고, 작업 시 위치 고정 가능
• 제어 방식: 정·역회전, 승강 및 비상 정지 기능으로, 현장 제어와 긴급 정지를 용이하게 함

차량 내부로의 연장 거리 증가: 상단에서 무동력 롤러와 접속

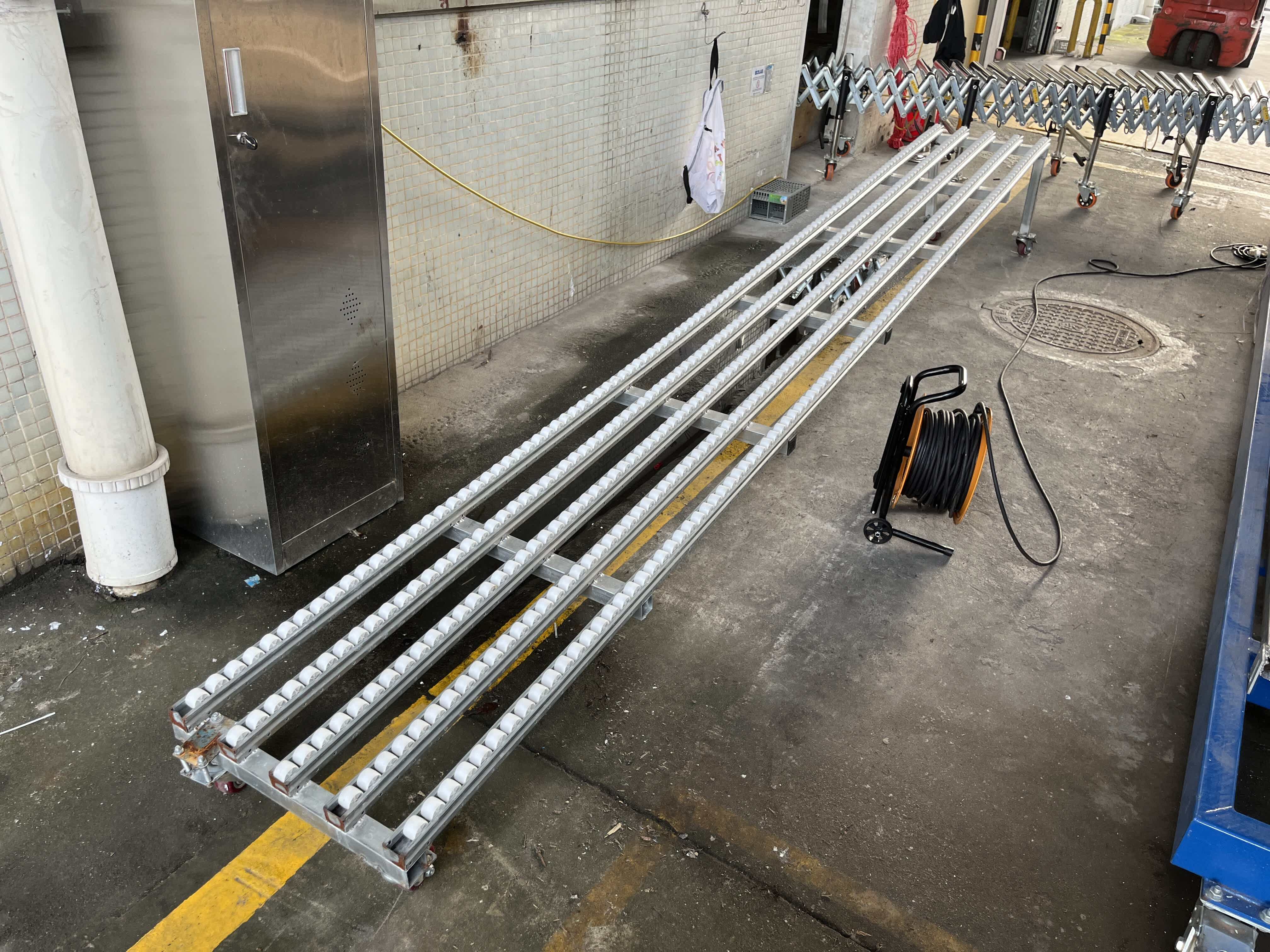

유압 램프 컨베이어는 ‘높이 차 극복’ 문제를 해결하지만, 화물을 차량 내부 깊숙이 효율적으로 전달하려면 추가적인 ‘차량 내부로의 연장’ 거리가 필요합니다. 이를 위해 Small/Medium/Large 모델의 상단 플랫폼에는 브래킷이 있어, 공구 없이 표준 무동력 롤러 구간을 접속할 수 있으며, 이로써 ‘벨트 램프 + 차량 내부 연장’ 조합 통로를 형성합니다.

권장되는 접속 및 사용 절차는 다음 순서에 따라 수행할 수 있습니다.

1. 장비 위치 잡기: 램프 컨베이어를 차량 후문 쪽으로 이동시키고 캐스터를 잠금
2. 높이 조절 접속: 상단 플랫폼을 승강하여 차량 적재함 바닥과 수평으로 맞춤
3. 롤러 구간 배치: 무동력 롤러 구간을 상단 브래킷 위에 바로 올려놓기
4. 연결 고정: 자체 잠금 장치를 사용해 고정
5. 차량 내부로 연장: 필요에 따라 적절한 길이까지 펼침
6. 경사 설정: 롤러 구간은 일반적으로 약 2–5°의 경사를 주어, 화물이 원활히 흐르도록 함

이와 같은 조합의 가치는, 원래는 ‘차문까지만’ 도달하던 적재 통로를 ‘차량 내부 깊숙이’까지 도달 가능한 거리로 확장하여, 작업자의 빈번한 차량 출입과 수동 운반 구간을 줄이고, 적재 템포를 더욱 연속적으로 만드는 데 있습니다.

본문에서 제시된 무동력 롤러 사양 정보는 다음과 같습니다(두 종류 모두 50kg/m 하중).

• 38mm 롤러: 1개 구간 전개 길이 1700mm, 신축 비율 1:3
• 50mm 롤러: 1개 구간 전개 길이 1500mm, 신축 비율 1:3

지상 적재 4단계 프로세스와 현장 적용 시 유의사항

장비의 능력을 현장에 정착시키기 위해, ‘4단계 방식’으로 유압 램프 컨베이어 지상 적재 프로세스를 표준화해 두는 것을 권장하며, 이를 통해 작업조 교육과 인수인계를 쉽게 할 수 있습니다.

1단계: 위치 설정 및 캐스터 잠금

• 캐스터를 이용해 장비를 차량 후문까지 밀어 이동
• 정렬을 마친 후 캐스터를 잠가 작업 중 위치 이동을 방지

2단계: 전원 연결 준비

• 전원(220V/380V)을 연결하고, 전원 공급 거리가 작업 범위를 충족하는지 확인

3단계: 승강 접속 및 롤러 연장 장착

• 제어 패널을 통해 상단 플랫폼을 승강하여 차량 적재함 바닥과 매끄럽게 맞춤
• 필요에 따라 무동력 롤러 구간을 추가 장착하고, 이를 차량 내부로 연장
• 롤러 구간에 약간의 하향 경사(일반적으로 2–5°)를 설정

4단계: 컨베이어를 가동하고 적재 순서를 최적화하기

• 벨트를 정방향으로 구동하여 상차를 시작한다
• 상차 순서를 정리한다: 일반적으로 차량 앞쪽(차량 내부 깊은 쪽)부터 적재를 시작해, 점차 차문 방향으로 진행하는 것을 권장한다
• 차량 내부의 폭을 합리적으로 활용하여 안정적으로 적재하고, 운송 중에 화물이 이동하지 않도록 한다

인력 배치 측면에서는 보통 두 사람이 협업하는 방식이 많이 쓰인다:

• 1명은 하단에서 계속 화물을 투입한다
• 1명은 상단 또는 차량 내부에서 화물을 정리하고 유도·적재를 담당한다
  화물이 가볍거나 작업 템포가 느린 경우, 한 사람이 ‘투입–정리’를 번갈아 수행하는 방식도 가능하다.

현장 조건은 작업 전에 다음 사항을 빠르게 점검하는 것이 좋다:

• 바닥이 평탄하고 단단한지 여부(콘크리트와 같은 안정된 바닥에서 사용하는 것이 더 적합함)
• 보행 및 이송을 위한 공간을 충분히 확보해 사람과 차량의 동선이 서로 겹치지 않도록 한다
• 실외에서 사용할 경우, 간이 차양을 설치해 전기 부품에 미치는 영향을 줄이는 것을 고려할 수 있다

유지보수 측면에서는, 본문에 제시한 주기에 맞춰 수행하면 된다:

• 매월: 유압 오일의 잔량을 점검
• 분기마다: 유압 실과 베어링 상태를 점검
• 정기적으로: 구동 부품을 윤활
• 매주: 벨트의 장력과 마모 상태를 점검
