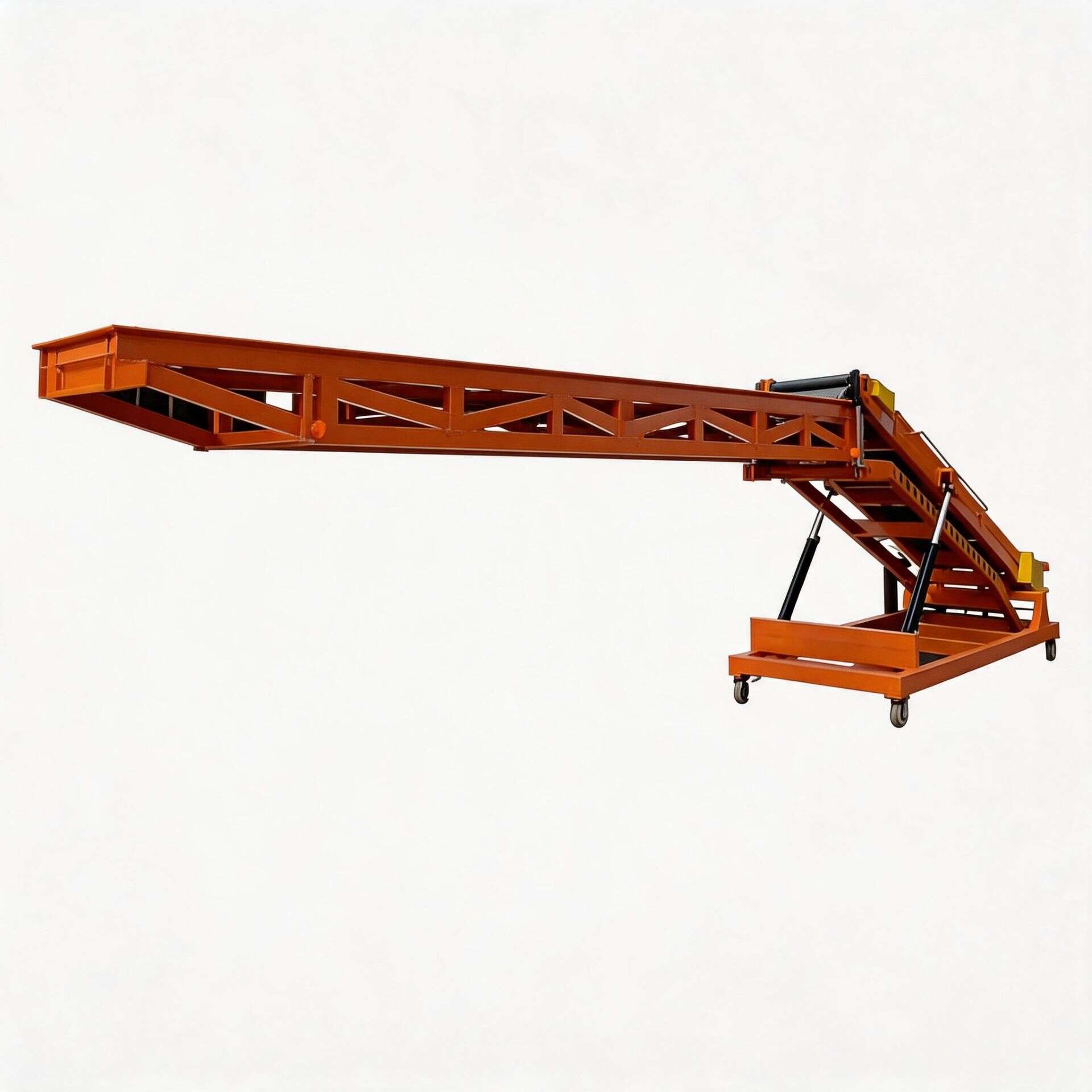

強化型油圧式スロープコンベヤ

強化型傾斜コンベヤは、荷降ろしプラットフォームのない現場で、地上の搬送ラインから荷物をトラック荷室へ送り込む、または荷室から地上の搬送ラインへ受け渡す際の課題を主に解決します。17.5メートル以下のトラックに適しており、倉庫、工場、物流現場で、カートン、袋物、ロール物、通い箱など、ローラー面上で安定して搬送できる荷物によく使用されます。購入前には、車両の種類と荷室高さの範囲、荷室内に延長するローラーラインの長さ、荷物1個あたりの重量と底面の状態、現場に十分な展開スペースと旋回スペースがあるか、さらに荷室内外での作業者の連携方法を確認してください。

適用現場と荷物の条件

強化型傾斜コンベヤは、固定プラットフォームがない場合、プラットフォーム高さが一定でない場合、またはトラックの停車位置を一時的に調整する必要がある荷役現場で使用されます。装置は油圧昇降で上端の高さを調整し、傾斜区間をさまざまな荷室高さに接続します。上端にはローラーコンベヤを組み合わせて荷室内へ伸ばせるため、荷室入口での繰り返しの持ち替えや二次受け渡しを減らせます。

適用される荷物は、次の条件を満たす必要があります。

• 荷物の底面がローラーまたは搬送面上で安定して移動できること。例えば、カートン、通い箱、底面が比較的平らな袋物、ロール物などです。
• 単品のサイズは、ローラー間隔で必要となる支持条件を下回らないこと。ローラーの隙間に落ち込んだり、運転中に傾いたりするのを避けるためです。
• 荷物の外形は、著しく変形していたり、漏れがあったり、重心が大きくずれていたりしないことが望ましいです。このような荷物は、先に補助パレット、サイドガードの使用、または別の搬送方式への切り替えを確認する必要があります。
• 積み込みまたは荷降ろし時、荷室内では依然として、積み付け、立て直し、位置調整、または終端での移載を行う作業者が必要であり、無人運転設備として扱うことはできません。

現場の荷物に金属ドラム、プラスチックドラム、不定形品、ばら袋物、または転がりやすい資材が含まれる場合は、まず底面の接触方法、重心の高さ、ローラー間隔、ガードレール、位置制限の方法を確認し、車両長だけで設備を決めないでください。

重要なパラメータの見方

強化型傾斜コンベヤを選定する際は、現場レイアウトと荷役安全に影響するパラメータを優先して確認してください。下表は、購入時の打ち合わせでの主な確認項目としてご利用いただけます。

これらのパラメータは個別に判断すべきではありません。荷室高さが適切でも地上スペースが不足していれば、設備をトラックの正面に合わせられない可能性があります。ローラーラインの長さが十分でも、荷物の底面が不安定であれば、荷室に入った後の搬送状態に影響します。

荷室内外の配置方法

強化型傾斜コンベヤは通常、トラック後部または荷室入口に配置され、地上ローラーコンベヤと荷室内ローラーラインを接続するために使用されます。現場配置では、次の位置関係を重点的に確認してください。

1. 地上側：上流の搬送ラインまたは手作業での積み込み位置と傾斜コンベヤ入口との高低差、幅の差、中心線位置を確認してください。地上側の荷物を旋回させて傾斜区間へ入れる必要がある場合は、旋回半径と手動での位置直しスペースを確保してください。
2. 傾斜区間：傾斜は荷物の運転安定性に影響します。カートン、袋物、ロール物などは傾斜面上で挙動が異なるため、重量、底面の摩擦、搬送速度を組み合わせて確認する必要があります。
3. 荷室入口：上端は車両床板または車両内ローラーラインと滑らかに接続し、荷物が敷居部で突っかかる、跳ねる、または滑り落ちるのを防ぎます。
4. 車内：最長16メートルのローラーコンベヤは荷物を車内へ搬入する用途に使用できますが、実際の進入深さは車両構造、作業者の配置方法、荷物の積み付け方法に応じて確認してください。
5. 作業通路：車内外では立ち位置、方向転換、回避、緊急退避のための通路を確保する必要があります。特に長尺車両の積み込み時は、ローラーラインを作業者の退避に支障が出る位置まで配置しないでください。

現場で複数車両を交互に積み降ろしする場合は、車両の停車位置の再現精度を確認してください。車両後端位置のずれが大きい場合は、傾斜コンベヤ、ローラーライン、車両開口部の間に調整余裕を確保する必要があります。

油圧昇降と操作確認

本機には油圧昇降システムが内蔵されており、傾斜コンベヤ上端の高さを調整できます。購入時および受入時には、昇降操作方法、昇降中の安定性、ならびに異なる車高でのロック状態と支持状態を重点的に確認することを推奨します。

現場での操作では通常、以下を確認します：

• 昇降前に、設備周辺へ作業者の足元、パレット、工具、または散乱した荷物が可動範囲に入っていないことを確認してください。
• 上げ下げの際は、まず上端を車両床板に適切に接続させ、その後で荷物搬送テストを行ってください。
• 設備とトラックの間に明らかな位置ずれがあってはなりません。車両の移動、ブレーキ操作、または床面の傾斜はいずれも接続状態に影響します。
• 荷物を傾斜区間へ通す前に、まず代表的な荷物で試運転を行い、傾き、滑り、転倒、または接続部での詰まりがないか確認してください。
• 日常使用前には油圧部位、ローラーの回転、締結部品、支持脚、電気制御を点検し、異音、油漏れ、緩みが見つかった場合は運転を停止して対応してください。

強化型の傾斜コンベヤは、単独で車両後部に置くだけで全ての積み降ろし動作を完了できる設備ではありません。車内外の接続設備として、床面ローラーライン、車内ローラーライン、現場作業者の操作と組み合わせて使用するのに適しています。

直接使用を推奨しないケース

以下のケースでは、通常仕様のまま直接発注するのではなく、先に工程確認または搬送方式の調整を行ってください：

複数種類の荷物を混載する現場では、最大重量、最大寸法、最も不安定な底面、最も高い車高に基づいて確認し、一般的な荷物条件だけで設備構成を判断しないようにしてください。

よくある質問

強化型傾斜コンベヤは、プラットフォームのない倉庫に適していますか？
固定式の荷役プラットフォームのない倉庫、工場、物流現場に適していますが、トラックの停車位置、荷台の高さ、床面の平坦さ、設備を展開できるスペースを確認する必要があります。

荷物を荷台の奥まで直接搬送できますか？
上部ブラケットには最長16メートルのローラーコンベヤを組み合わせることができ、実際の搬送位置は荷台の長さ、内部通路、人員の立ち位置、荷物の積み付け方法によって異なります。このパラメータは最終機種または工事内容に基づいて確認してください。

袋詰めやロール状の荷物に適していますか？
袋詰め、ロール状の荷物は、底面の安定性、外形の変形度合い、重心位置によって判断する必要があります。荷物が転がりやすい、つぶれやすい、傾きやすい場合は、ローラー形式、ガードレール、位置決め、手動での整え方を確認してください。

購入前にどのような現場情報が必要ですか？
トラックの長さと荷台高さ、荷物の寸法と重量、積み込みまたは荷下ろしの方向、現場の平面寸法、床面搬送ラインの高さ、そして荷台内でカバーしたい搬送長さを提供することをおすすめします。

購入前の確認

ご注文前に、以下の情報を設備担当または購買担当に整理して共有していただくと、強化型傾斜コンベヤが現場に適しているか確認しやすくなります。

• よく使われるトラックの種類、長さ、17.5メートル以下のトラックかどうか。
• 荷台床板の地上高さ。できれば空車時、半載時、満載時、または車種ごとの高さ範囲を含めてください。
• 荷物の包装形態、最大寸法、最大重量、底面材質、滑りやすいか、転がりやすいか、変形しやすいか。
• 積み込みか荷下ろしか、荷物をどちら側から入れるか、荷台内でどの深さまで搬送する必要があるか。
• 上部ローラーコンベヤが約16メートルの長さを必要とするか、荷台内に十分な作業スペースがあるか。
• 地上側にすでにローラーコンベヤがあるかどうか。幅、高さ、搬送方向、接続位置を確認する必要があります。
• 現場の開口部、通路、車両の停車エリア、旋回エリア、床面の勾配、地面の耐荷重状況。
• 昇降操作、設備移動、固定方法、日常保守の人員配置に関する要件。

現場に超長尺車両、過積載貨物、荷台高さの差が大きい場合、または床面スペースが限られている場合は、まず寸法と稼働条件を確認してから設備構成を決定してください。
