Positionnement de l’élévateur: assurer le transport continu entre les étages, et non remplacer le convoyage horizontal
La valeur d’un élévateur ne réside souvent pas seulement dans le fait de "monter les marchandises", mais dans sa capacité à transformer le passage d’un étage à l’autre, auparavant dépendant de la main-d’œuvre ou des chariots élévateurs, en un nœud de transfert continu pouvant être raccordé. Pour les entrepôts et les usines, l’attente, les files et les manutentions secondaires entre les étages influencent souvent davantage le rythme et les coûts d’organisation que la distance horizontale; l’élévateur sert précisément à combler cette rupture grâce à sa "capacité sur la section verticale".
L’élévateur a aussi des limites claires: il n’est pas adapté au convoyage horizontal sur de longues distances. La pratique la plus courante consiste à utiliser des rouleaux ou des galets en amont et en aval pour organiser le rythme, afin que l’élévateur se concentre sur le changement d’étage. Si vous planifiez une ligne principale de convoyage entre étages, l’élévateur est généralement combiné avec un convoyeur à rouleaux motorisé, un convoyeur à rouleaux gravitaire, etc., pour former une liaison stable "horizontal–vertical–horizontal". Par exemple, pour la section cadencée allant du quai de chargement à l’entrée de l’élévateur, vous pouvez vous référer aux convoyeurs à rouleaux motorisés et aux convoyeurs à rouleaux gravitaires différences d’adaptation.
Par rapport aux convoyeurs inclinés et à ce type d’équipements de levage hydraulique / d’ajustement de pente, il est recommandé de fonder le choix sur la "stabilité du fonctionnement continu et de l’intégration multi-étages": lorsque vous avez besoin d’une cadence principale traversant plusieurs étages et que vous souhaitez une connexion continue entre l’amont et l’aval, l’élévateur ressemble davantage à un passage vertical stable; lorsque vous accordez plus d’importance à l’adaptation aux différences de hauteur, au levage entre le quai de chargement et la caisse du camion, ou à la transition de pente, l’équipement incliné est souvent plus flexible. Les deux sont d’ailleurs fréquemment complémentaires dans un système.
La priorité absolue dans l’adaptation aux marchandises est la stabilité et la maîtrise. Les cartons réguliers, panneaux et articles similaires permettent plus facilement une entrée et une sortie fluides; si les marchandises roulent facilement, ont un centre de gravité instable, une forme irrégulière, ou si l’emballage est souple et affaissé, avec de fortes variations de friction à la base, alors le guidage, la protection et le mode de raccordement avec l’amont et l’aval doivent être intégrés dès le départ comme critères de sélection, au lieu d’être "ajustés lentement sur site" après l’installation.
Élévateurs de type C et de type Z: choisir en fonction du sens d’entrée/sortie des produits et des contraintes de circulation sur site
Pour distinguer les élévateurs de type C et de type Z, le critère le plus direct est la "position relative de l’entrée et de la sortie". Si vous souhaitez que l’entrée et la sortie soient du même côté, avec une implantation plus compacte, et que l’enchaînement amont–élévateur–aval reste aussi rectiligne que possible, le type C permet généralement d’organiser plus facilement une cadence cohérente; si vous souhaitez séparer les parcours amont et aval, réduire les interférences croisées, ou isoler les voies piétonnes / de circulation des véhicules de la ligne principale de convoyage, le type Z est souvent plus favorable à la planification des flux.
Les voies de circulation sur site et l’isolement de sécurité déterminent souvent si une structure peut réellement être mise en œuvre. La position des accès d’étage, les ouvertures et garde-corps, la trame des poteaux et l’espacement entre équipements peuvent faire paraître une structure "réalisable" sur plan, tout en créant en pratique des encombrements et des croisements dans les flux; dans ce type de situation, le type Z, grâce au décalage entre la section verticale et la section horizontale, permet plus facilement de réserver des passages pour le personnel ainsi que les trajets quotidiens des chariots élévateurs et chariots manuels.
Si votre système doit se raccorder à une ligne à rouleaux, l’essentiel n’est pas seulement "que ça s’aligne", mais que les sections d’entrée et de sortie disposent d’un espace tampon et de centrage suffisant. Plus le mode de raccordement est clair, plus il permet de réduire les blocages de produits, les accumulations de retour et les interventions manuelles; ainsi, l’avantage de fonctionnement continu de l’élévateur ne sera pas annulé par l’attente à l’entrée ou l’accumulation à la sortie. Pour les solutions courantes de raccordement à une ligne à rouleaux, vous pouvez en apprendre davantage sur les différences entre convoyeurs à rouleaux motorisés à courroie multi-V ou convoyeurs à rouleaux motorisés à courroie en O en matière de cadence et d’adaptation aux marchandises.
Par ailleurs, de nombreux utilisateurs rencontrent plus tard des besoins d’ajustement des fonctions d’étage, de modification des flux, voire d’ajout d’étages; dans ce cas, la "difficulté des transformations futures" doit être prise en compte dès le départ. Le choix d’une structure de type C ou Z influencera directement l’ampleur des modifications nécessaires, la facilité de planifier les fenêtres d’arrêt, ainsi que la possibilité d’effectuer les ajustements sans refaire lourdement les protections périphériques et l’organisation des zones d’isolement.
Si vous avez déjà pratiquement arrêté la forme de structure, vous pouvez aussi affiner directement votre sélection en vous référant aux groupes de modèles: par exemple, pour une préférence en faveur d’une entrée et d’une sortie compactes du même côté, élévateur de type C 50 kg/m, élévateur de type C 100 kg/m ainsi que, pour une préférence en faveur de parcours séparés et d’une implantation décalée, élévateur de type Z 50 kg/m, élévateur de type Z 100 kg/m.

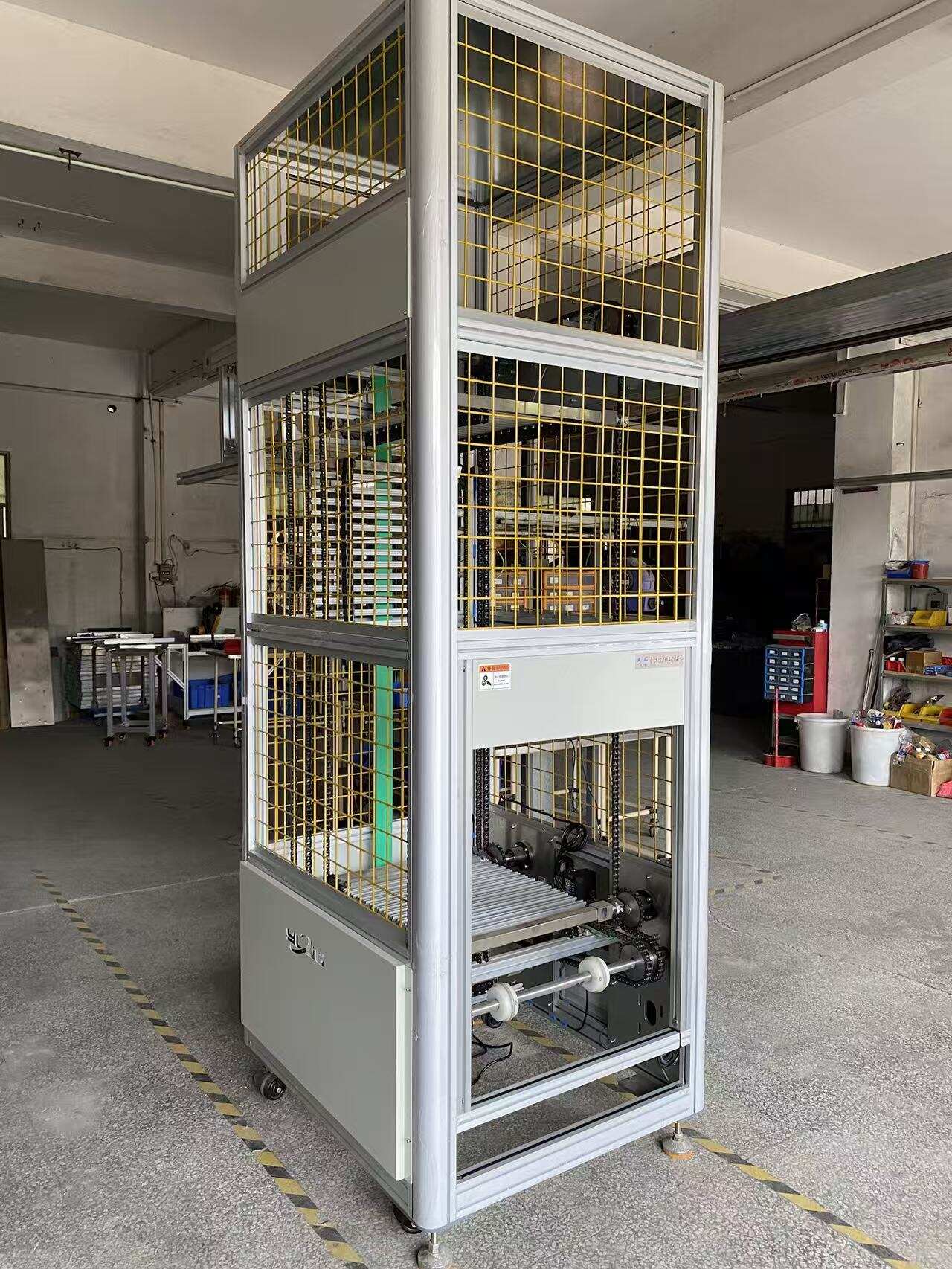

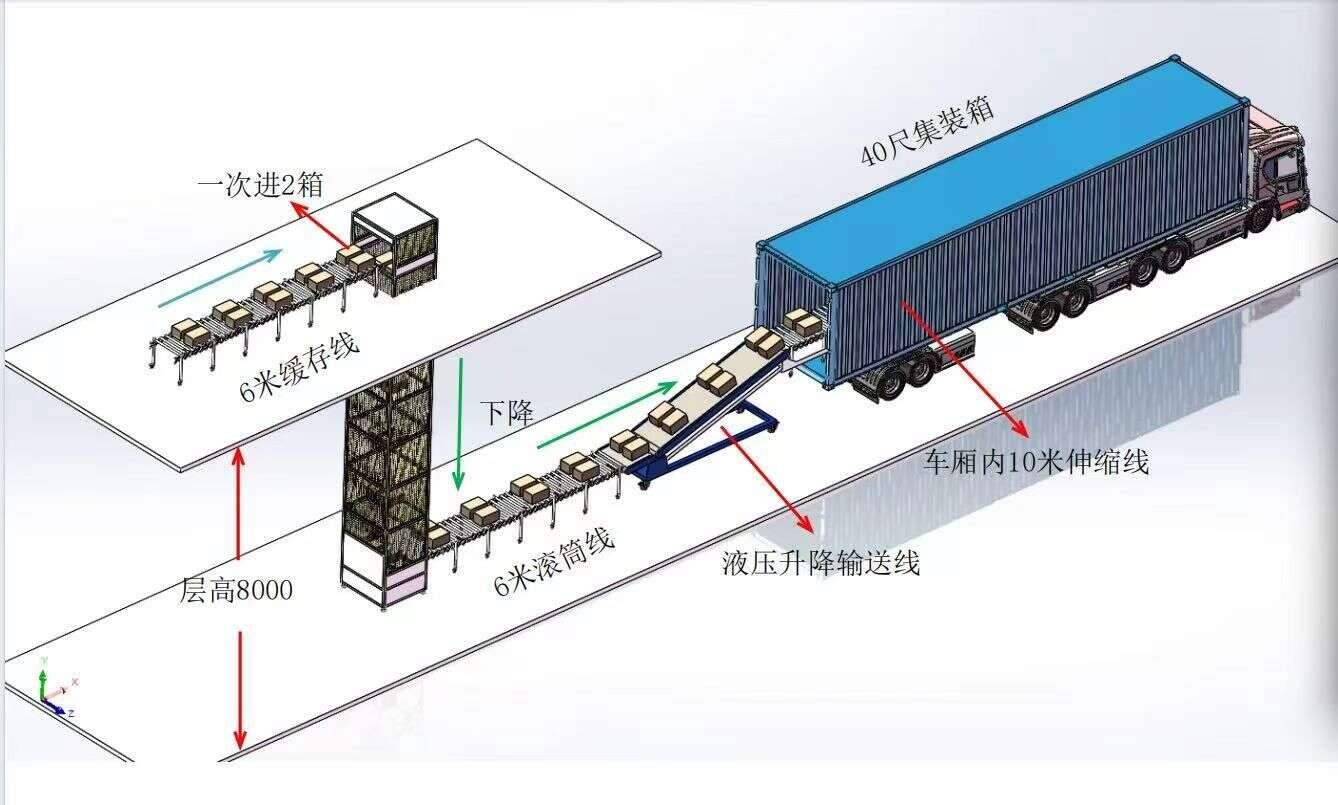

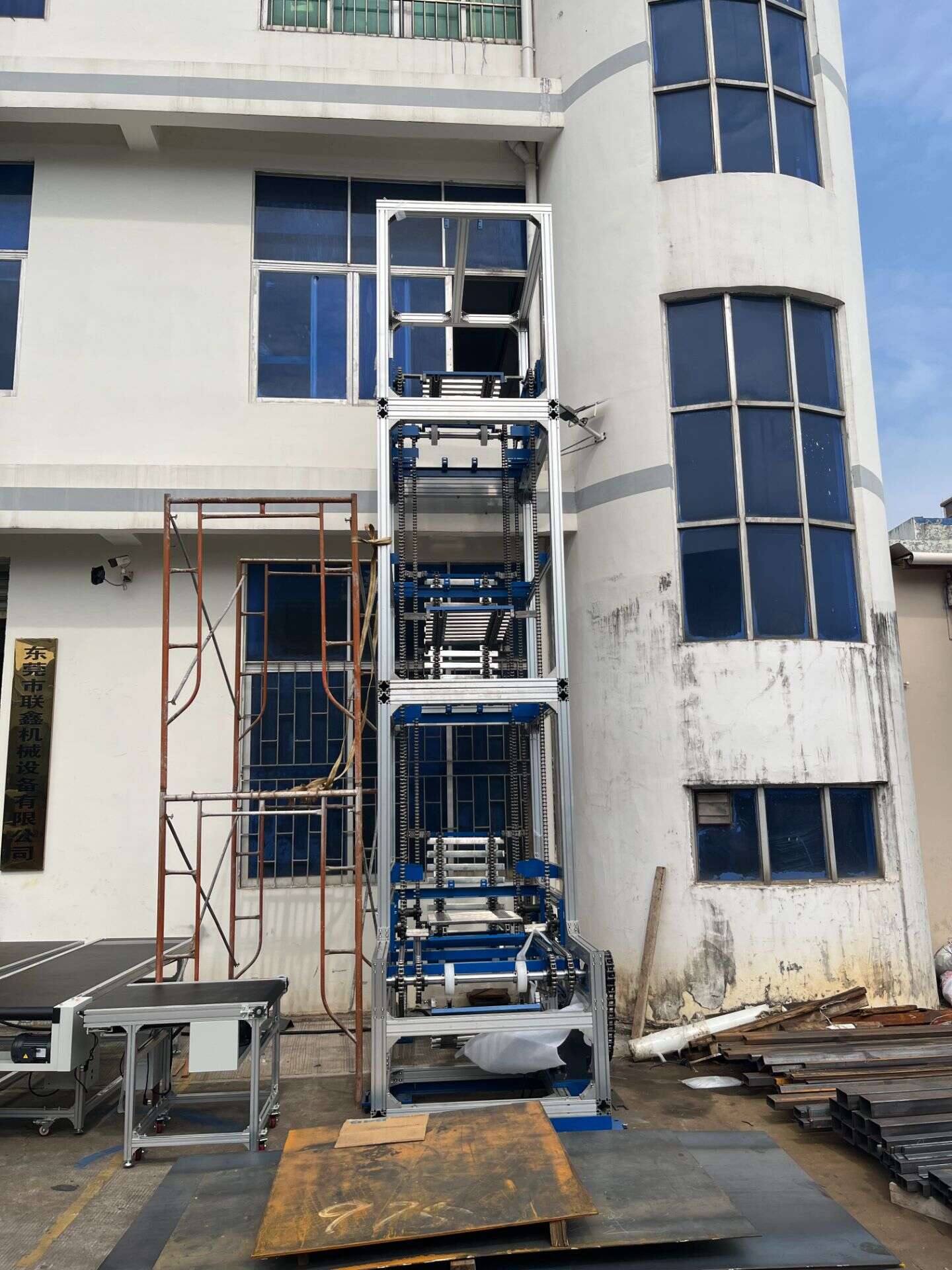

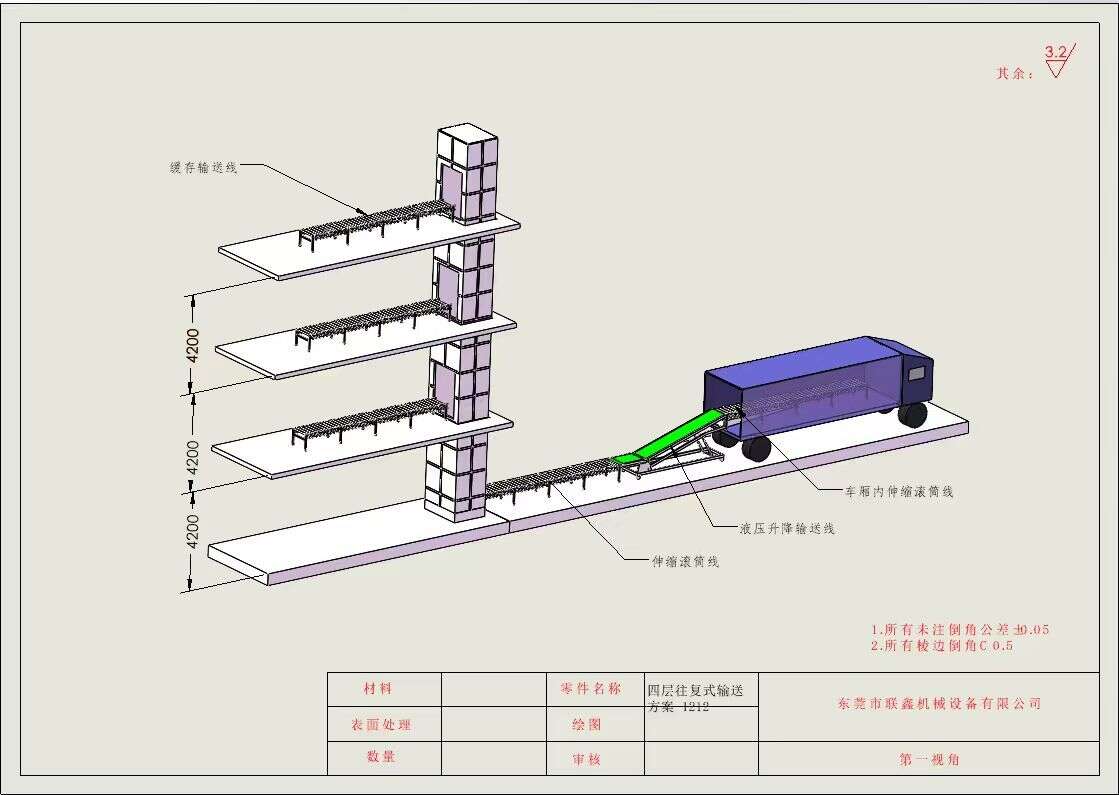

Combinaison avec un système de convoyage de chargement et de déchargement: comment construire une chaîne continue du camion jusqu’à l’étage
Dans une vision système, pour que l’ensemble "camion–quai de chargement/déchargement–entrepôt–étage" fonctionne de manière fluide, il ne suffit pas d’additionner les performances de machines isolées; il faut aligner le rôle et le rythme de chaque section. Une chaîne typique peut être divisée par fonctions: la section de raccordement à la caisse du camion assure une extraction stable des marchandises depuis le véhicule; la section d’ajustement de pente traite les différences de hauteur; la section de convoyage horizontal établit la cadence; l’élévateur effectue le changement d’étage; puis la section horizontale à l’étage achemine les marchandises vers le tri, le stockage temporaire ou le poste de travail.
La distance au quai de chargement/déchargement et la cadence déterminent généralement si le convoyage horizontal doit être davantage motorisé ou davantage organisé manuellement. Lorsque la distance est longue ou qu’une cadence continue est recherchée, les rouleaux motorisés permettent plus facilement d’assurer cette continuité; en revanche, pour de courtes distances, avec beaucoup de poussée manuelle et des changements temporaires fréquents de ligne, on peut utiliser une section de transition plus facile à organiser, par exemple un convoyeur à galets qui présente davantage d’avantages pour les raccordements temporaires et les implantations flexibles.
Avant et après l’élévateur, il doit y avoir une "zone de raccordement maîtrisée". L’entrée doit pouvoir absorber les fluctuations de l’amont, et la sortie doit pouvoir se caler de manière stable sur la cadence de l’aval; sinon, plus l’élévateur fonctionne en continu, plus il risque d’amplifier les variations de l’amont en accumulation à l’entrée ou en encombrement à la sortie, ce qui se traduira finalement par des interventions manuelles fréquentes. Pour l’extrémité de chargement/déchargement des camions, si vous souhaitez lisser autant que possible les fluctuations à l’intérieur du véhicule, vous pouvez associer Convoyeur télescopique Réalisez d’abord un raccordement plus stable avec la caisse du véhicule, puis confiez le rythme à la section horizontale et à l’élévateur.
Dans les scénarios avec plusieurs catégories de produits ou plusieurs équipes, les différences de formats de cartons, les commandes urgentes insérées temporairement et les changements de ligne sont fréquents. Le circuit doit donc prévoir des espaces opérationnels de contournement, de stockage tampon ou de dérivation afin de réduire autant que possible les interruptions de la ligne principale. Une bonne solution n’est pas celle qui « ne rencontre jamais de problème », mais celle qui maintient l’impact des problèmes dans une zone maîtrisable lorsqu’ils surviennent.
Scénarios d’application typiques: alimentation au deuxième étage d’un entrepôt, transport inter-étages de panneaux et de cartons, connexion entre espaces de stockage sur plusieurs niveaux
Dans l’alimentation du deuxième étage d’un entrepôt, l’enjeu clé n’est souvent pas de savoir « si l’on peut élever les marchandises », mais si le rythme de réception/chargement-déchargement au premier étage correspond à la capacité de réception au deuxième étage. Si l’arrivée des marchandises en amont est tantôt rapide tantôt lente, et que la réception au deuxième étage connaît tantôt des accumulations tantôt des coupures de flux, l’entrée et la sortie de l’élévateur deviennent plus facilement des points d’attente et d’intervention manuelle. Dans ce type de scénario, l’élévateur ressemble donc davantage à un « nœud principal inter-étages » qu’à un simple équipement de levage.
Pour le transport de panneaux entre étages, il faut d’abord maîtriser les risques liés à l’orientation et au décalage. Pendant l’élévation ainsi que lors des opérations d’entrée et de sortie, le guidage stable des panneaux, la précision d’alignement et la protection des angles déterminent généralement davantage la fluidité du fonctionnement quotidien que « l’élévation elle-même ». Si vous souhaitez voir une mise en œuvre concrète du transport de panneaux entre plusieurs niveaux, vous pouvez consulter le cas suivant Cas d’un élévateur d’entrepôt transportant des plaques métalliques vers le deuxième étage pour comprendre la logique d’organisation des panneaux au niveau de la section de raccordement et de l’ouverture d’étage.
Le transport de cartons entre étages se concentre davantage sur l’organisation du passage en fonctionnement continu. Les flux de circulation du personnel et des chariots manuels, l’emplacement des points de dérivation temporaires et l’agencement des sections tampons influencent directement le risque d’accumulation et l’efficacité de traitement sur site. Lorsque les cartons doivent entrer dans la ligne principale depuis la zone de chargement-déchargement, il est également courant d’utiliser une ligne à rouleaux pour « régulariser » d’abord le rythme, avant de les confier à l’élévateur pour le passage entre étages.
Dans les connexions logistiques sur plusieurs niveaux, l’élévateur sert généralement d’axe principal entre étages, mais le caractère « fluide et maîtrisable » du système dépend davantage de l’organisation de la dérivation et du stockage tampon à l’intérieur de chaque étage que de la simple recherche d’une capacité de levage plus élevée. Autrement dit, l’élévateur est chargé d’amener les marchandises au « bon étage », tandis que le rythme, la convergence et la dérivation au sein des étages déterminent la stabilité du débit global.
Points clés à clarifier: forme des marchandises, rythme d’entrée et de sortie, espace disponible sur site et isolation de sécurité
Lorsque vous discutez d’une solution d’élévateur, il est recommandé de commencer par préciser si les marchandises peuvent être convoyées de manière stable. Les cartons présentent-ils des déformations d’emballages souples? La face inférieure est-elle plane? Les rubans adhésifs et films plastiques risquent-ils de s’accrocher ou de frotter? Les panneaux sont-ils sujets au glissement? Les angles doivent-ils être protégés? La surface est-elle sensible aux rayures? Toutes ces informations modifient directement les priorités de conception du guidage, de la protection et de la section de raccordement, et influencent aussi le choix entre une configuration de type C ou de type Z.
Il est préférable de décrire le rythme avec le langage de l’exploitation: y a-t-il des arrivées concentrées aux heures de pointe? Existe-t-il des creux intermittents? Des attentes courtes sont-elles autorisées? Les élévateurs excellent en fonctionnement continu, mais cet avantage ne peut s’exprimer pleinement que si l’amont et l’aval coopèrent de manière stable. Si vous prévoyez de fortes fluctuations, il est encore plus important d’organiser le tampon et la régulation du rythme à l’entrée et à la sortie, plutôt que de compter sur l’élévateur pour « absorber lui-même les variations ».
La section de raccordement doit clairement décrire « comment les marchandises arrivent et comment elles repartent ». L’amont repose-t-il sur une poussée manuelle ou sur un convoyage motorisé? Existe-t-il des points de dérivation ou de convergence? Un tampon est-il nécessaire au raccordement? Ces éléments déterminent si l’entrée doit plutôt utiliser des rouleaux motorisés pour établir le rythme, ou des rouleaux libres et galets pour une transition plus souple. De même, le fait que la sortie aille directement vers un poste de travail, vers une zone de stockage tampon ou vers la section suivante de la ligne principale influencera aussi votre jugement sur la forme de la structure et son implantation.
Les contraintes d’espace ne se limitent pas à l’emprise au sol. La position de l’ouverture d’étage, les portes/garde-corps, la circulation du personnel et les trajets des chariots élévateurs déterminent la faisabilité d’une configuration de type C/Z, ainsi que l’organisation des clôtures, garde-corps et dispositifs d’isolation. Dans certains scénarios, la combinaison entre la section d’ajustement de pente et la section de chargement-déchargement peut aussi, en retour, influencer le meilleur point d’implantation de l’élévateur, par exemple avec Convoyeur incliné de taille moyenne la coordination avec ce type d’équipement.
Comparaison des fabricants et des solutions: il faut surtout prêter attention à la stabilité, à la fiabilité structurelle et à la facilité de maintenance ultérieure
Lorsque vous comparez différents fabricants d’élévateurs et différentes solutions, la stabilité doit être évaluée à l’échelle du système. Au-delà de l’élévateur lui-même, le point crucial est la fluidité du raccordement avec le convoyage amont et aval, la pertinence du tampon, et le fait que les variations de rythme soient ou non amplifiées en accumulation et en interventions manuelles fréquentes. Bien souvent, si le système ne fonctionne pas de manière stable, ce n’est pas parce que le mécanisme de levage « manque de puissance », mais parce que le rythme de la ligne n’a pas été organisé de façon durable.
La fiabilité structurelle doit être évaluée à partir des points de risque liés au fonctionnement continu. La conception de la structure porteuse et du mécanisme de levage vise-t-elle une stabilité à long terme? Prévoit-elle une marge et des protections suffisantes face à des marchandises incertaines et à des rythmes fluctuants? Ces éléments détermineront directement si, par la suite, le système pourra rester maîtrisable face à des changements d’emballage, de cadence d’équipe ou de volume d’activité.
La facilité de maintenance détermine le risque d’arrêt à long terme. La facilité des inspections quotidiennes, la nécessité ou non de démonter de grands ensembles pour remplacer les pièces d’usure, et le caractère maîtrisable des fenêtres de maintenance influencent souvent davantage les coûts d’exploitation qu’une configuration initiale plus fournie. Pour les équipements multi-étages, une maintenance peu pratique amplifie le problème selon lequel « un seul arrêt affecte toute une ligne principale ». Il faut donc, lors de la discussion de la solution, intégrer dans une même réflexion l’accessibilité pour la maintenance et les habitudes d’exploitation quotidiennes.
Les recommandations d’extension et de modification doivent être évaluées à partir des « changements de flux de circulation ». Si, à l’avenir, les fonctions des étages changent, si le sens d’entrée et de sortie des marchandises évolue ou si de nouveaux équipements doivent être raccordés, la possibilité d’effectuer les modifications dans un périmètre réduit tout en maintenant une isolation de sécurité déterminera votre choix final entre une configuration de type C/Z, ainsi que l’adoption en amont d’un convoyeur à rouleaux motorisés ou d’un mode de transition plus souple.
