Těžký šikmý dopravník (Šikmý dopravník)

Co je skutečným řešením protikladů při nakládce a vykládce, které těžký šikmý dopravník (Těžký šikmý dopravník) přináší: nepřetržitá nakládka bez nakládacího můstku

Nejvíc frustrující okamžik na místě často není „že to nejde přemístit", ale „že to sice jde, ale velmi pomalu": bez pevné nakládací plošiny je výška korby pokaždé jiná, jakmile vozidlo najede na místo; pomocí vysokozdvižného vozíku nebo paletového vozíku dostanete zboží na konec auta bez problému, ale u dveří se vše zastaví — buď je potřeba ruční přenášení na vůz, nebo čekání na dočasné vyvýšení či provizorní můstek. Čas se ztrácí opakovaným vyrovnáváním, opakovaným nastavováním a čekáním; čím více aut přijíždí najednou, tím snadněji se vše zadrhne.

Těžký šikmý dopravník (Těžký šikmý dopravník)má velmi jasné určení: v provozech bez nakládací plošiny vyrovnává pomocí hydraulického zdvihu výšku mezi zemí a korbou vozidla, aby se nakládka změnila z „ručního nošení a čekání na vůz" na kontinuálnější dopravní linku. Nejde o to, že by člověka úplně nahradil, ale o to, že co nejvíce přesouvá fyzickou námahu a nestabilní pohyby na „organizaci taktu" a „spolupráci při ukládání", místo aby se čas plýtval u dveří vozidla zvedáním, taháním, nošením a podkládáním.

Výraz „těžký" je v reálném kontextu srozumitelnější: není to o umělém navyšování specifikací, ale o zvládnutí vyšší provozní zátěže a složitějších výkyvů v terénu — například koncentrace vozidel, opakované zdvihy a spouštění, opakované najíždění na pozici, vysoká hmotnost zboží a takt, který nepřipouští časté přerušování. Zjistíte, že skutečný dlouhodobý dojem často neurčuje „jestli se to dokáže zvednout", ale zda je konstrukce a pohyb i po opakovaném zdvihu stále stabilní a dobře ovladatelný.

Z hlediska použití je toto zařízení obvykle určeno pro nákladní vozidla do 40 stopnakládací provoz: zdvih se stará o přizpůsobení různým výškám korby; horní nosná konstrukce pak poskytuje prostor a konstrukční základ pro následný napojovací dopravní úsek, aby zboží nemuselo u dveří vozidla „ještě jednou měnit způsob manipulace". Patří do kategorie bezplošinových nakládacích zařízení typu šikmý dopravník (Šikmý dopravník) a další srovnání se bude točit kolem různých specifikací stejného typu a různých kombinací linek — nejde o popis jedné samostatné mašiny, ale o to, aby vám pomohlo určit: která část na vašem pracovišti vlastně chybí.

Na jakých pracovištích a u jakých typů zboží stojí těžký šikmý dopravník (Těžký šikmý dopravník) za upřednostnění? A které hranice znamenají, že je třeba změnit přístup?

Při posuzování vhodnosti nezačínejte od otázky „jestli zařízení existuje", ale od podoby pracoviště: ve skladech, továrnách a logistických areálech, jakmile nakládací otvor nemá pevnou rampu a výška korby se po najetí vozidla často mění,Těžký šikmý dopravník (Těžký šikmý dopravník)se pak snáze promění z přerušovaných kroků při manipulaci po zemi v nepřetržitý pohyb. Na mnoha pracovištích ve skutečnosti není problém v dopravní kapacitě, ale v tom, že „nerovná výška" způsobí, že se u každého vozu musí znovu organizovat lidé i zboží — a čím větší shon, tím větší chaos.

Pokud už používáte nebo plánujete nasadit válečkovou linku, těžký šikmý dopravník často dokáže řetězec propojit přirozeněji: na pozemní straně válečky stabilně dopraví zboží do stoupací části, na rampě hydraulické zvedání vyrovná výškový rozdíl a na straně nákladového prostoru pak dopravní úsek zasunutý do vozidla zkrátí nutnost, aby personál sem a tam přecházel. Vhodnost vůči válečkové lince lze nejdřív odhadnout na podobných řešeních: například ve „ Nakládka kamionu: poháněný válečkový dopravník (Poháněný válečkový dopravník) s šikmým dopravníkem (Šikmý dopravník)" v takových scénářích často uvidíte, že skutečně ušetřený čas není rychlost jednoho úkonu, ale snížení času stráveného seřizováním, čekáním a ručním přenášením — tedy těch „neefektivních časů".

Pojem „kontinuální nakládka" také neznamená „plně bezobslužný provoz". Přesněji řečeno jde o to, aby mezi podáváním, stoupací dopravou a přebíráním zboží v nákladovém prostoru bylo co nejméně prostojů a čekání, a aby se lidé mohli soustředit na ukládání a uspořádání uvnitř vozu, místo aby u dveří neustále hasili problémy. U pracovišť, jako je balená voda nebo těžké krabice, kde se práce soustředí do směn a trvá dlouho, je tato kontinuita obzvlášť důležitá — jakmile se takt naruší, začnou se na sebe navazovat fronty.

Je třeba také jasně vymezit hranice použití. Vhodné pro nákladní vozy do 40 stop; zde není klíčová jen délka vozu, alerozsah výšky nákladového prostoru, konstrukce prahu a stabilita přistavenía také to, zda lze dlouhodobě zachovat bezpečnou rezervu při napojení. Pokud máte rozmanitější typy vozidel, méně přesné přistavení a výrazně proměnlivou konstrukci dveří nákladového prostoru, těžký šikmý dopravník (Těžký šikmý dopravník) může být stále „použitelný", ale z dlouhodobého hlediska se z něj stane řešení, které je třeba „každý den nastavovat a u každého vozu hlídat". V takové situaci je lepší místo násilného vměstnání zařízení do provozu vrátit se k jinému rozměru ve stejné kategorii nebo k jiné kombinaci dopravní cesty a přestavět způsob nakládky: například nejprve porovnat v rámci stejné kategorie Střední stoupací dopravník (Střední stoupací dopravník) nebo Lehký stoupací dopravník (Lehký stoupací dopravník) a podle rozdílů ve stabilitě pohybu a způsobu napojení najít takové uspořádání, které lépe odpovídá proměnlivosti vašeho provozu.

O efektivitě a bezpečnosti nakládky nerozhoduje to, že „máte jeden šikmý dopravník (Šikmý dopravník)", ale to, jak jsou na jedné linii propojeny nákladový prostor, rampa a pozemní část

Mnoho problémů typu „zařízení je nainstalované, ale pořád to nefunguje hladce" ve skutečnosti nesouvisí s tím, že by zařízení nemělo výkon, ale s tím, že řetězec není správně napojen: přebírání zboží v nákladovém prostoru nestíhá, pozemní přísun zboží je nestabilní a na rampě se čeká na lidi nebo na vůz, takže takt začne dýchat jako při nepravidelném dechu. Těžký šikmý dopravník (Těžký šikmý dopravník) řeší pomocí hydraulického zdvihu „nesoulad výšek", zatímco význam horního nosníku spočívá v tom, že horní dopravní úsek začlení do stejné konstrukční soustavy, aby se zboží mohlo dopravit z pozemní části až do nákladového prostoru, a nevznikal tak u dveří nový zlom v toku.

Když si běžný řetězec projdete po ose „pozemní část — rampa — nákladový prostor", snáze uvidíte, kde se toto zařízení může zbytečně promarnit:

• Pozemní část: musí stabilně posílat zboží do stoupacího úseku; klíčové je „stabilní takt" a „stabilní poloha při podávání". Pokud na pozemní straně dochází k častému otáčení, rozvětvování nebo přísun z horní části přichází po dávkách, pravděpodobně budete potřebovat vyrovnávací úsek, který tyto výkyvy pohltí. Neháněné válečky někdy mohou fungovat jako „bufr + ruční regulace"; například při bočním překládání nebo krátkém propojení mnoho provozů kombinuje nepoháněný válečkový dopravník (Gravitační válečkový dopravník (bez pohonu)) nebo ještě flexibilnější dopravník s kladkovými kolečky (Dopravník s kladkovými kolečky) jako „přebírací oblast", aby stoupací úsek nebyl tažen horním tokem.
• Rampa (hlavní těleso šikmého dopravníku (Šikmý dopravník)): jejím úkolem je proměnit výškový rozdíl v kontrolovaný pohyb a zároveň udržet stabilitu kontinuální dopravy. Čím více je práce soustředěná do směn a čím větší je zatížení, tím víc se na rampě bojí „častého zastavování a častého rozjezdu", protože prostoj neovlivňuje jen efektivitu, ale také dělá následné napojení více závislé na ručním zásahu.
• Nákladový prostor: jakmile se zpomalí přebírání a ukládání zboží uvnitř vozu, prostoj se zpětně přenese na celou linku. Právě zde se ukazuje význam horního nosníku v kombinaci s válečkovým dopravníkem o délce až 12 m: není to jen marketingový údaj o délce, ale způsob, jak učinit pracovní rádius uvnitř nákladového prostoru lépe kontrolovatelným a snížit časové ztráty způsobené chozením lidí tam a zpět ve voze.

Při výběru válečkového úseku nahoře není „lze to napojit" jen první krok; důležitější je, aby se z „napojitelné" nestalo „po chvíli prokluzuje nebo se ucpává". Různé typy pohonu mají odlišnou citlivost na spodní stranu zboží, třecí podmínky a změny taktu:

• Když vám jde více o nepřetržité tažení a stabilní takt, často se díváte na poháněný válečkový dopravník s poly‑V řemenem (Poháněný válečkový dopravník s poly‑V řemenem) a na jeho chování při provozních výkyvech;
• Když provoz klade větší důraz na segmentový pohon, zatáčení nebo akumulační organizaci, mnoho lidí používá jako srovnávací měřítko Válečkový dopravník s pohonem O-řemenem (Válečkový dopravník s pohonem O-řemenem);
• Když je zřejmý požadavek na vyšší odolnost vůči těžkému zatížení, rázům a větší tažné síle, často se diskutuje také směr řetězového pohonu, například řetězový poháněný válečkový dopravník (Řetězový poháněný válečkový dopravník).

Nemusíte si v kanceláři memorovat technické cesty; stačí si položit jednu otázku: **bude se třecí podmínka spodní strany zboží a obalu měnit při prachu, vlhkosti, fóliovém balení nebo navlhnutí kartonů? A když se změní, zvládne řetězec stále fungovat stabilně?** To přímo rozhoduje o tom, za jaký typ „výkyvu" budete platit.

Odkud obvykle vyplývají cenové rozdíly u těžkého šikmého dopravníku (Těžký šikmý dopravník): jak konfigurace souvisí s riziky vašeho provozu

Když se mluví o ceně, největší chybou je považovat „zařízení se stejným názvem" za jednu a tutéž věc. I když se obě varianty jmenují těžký šikmý dopravník (Těžký šikmý dopravník), rozdíly v investici obvykle vycházejí ze čtyř oblastí: nosnost konstrukce tělesa a zdvihového systému, volba napojovacího dopravního úseku nahoře, způsob přizpůsobení rozhraní k nákladovému prostoru a napojení na pozemní část a také volba řízení a bezpečnostního vybavení. Pokud porovnáváte jen samotné těleso „šikmého dopravníku (Šikmý dopravník)", snadno přehlédnete, že právě další tři položky jsou skutečným zdrojem provozních zácp.

Proč je konfigurace spojena s rizikem? Protože neusilujete o to, aby to „běželo v jeden okamžik", ale aby to „nestrádalo ani ve špičce". Když chcete, aby byl rytmus nakládky plynulejší, stává se stabilita a konzistence celé linky důležitější; mnoho možností, které na první pohled zvyšují investici, je ve skutečnosti pojištěním proti „méně prostojům, méně poruchám a menším výkyvům při napojení". Uveďme příklad blízký praxi: zvolený způsob pohonu horního válečkového dopravního úseku ovlivňuje tažnou kapacitu, kompatibilitu s dnem balení i odolnost vůči rušení při kolísání taktu — i když jde pořád o dopravu zboží hluboko do nákladového prostoru, rozdíl v provozu i údržbě může být značný.

Proto se doporučuje posuzovat řešení horního válečkového dopravníku podle jasných srovnávacích kritérií: pokud se váš typ zboží snadno klouže, má výrazně proměnlivé tření na spodní straně, pak se válečková linka s pogumováním bude častěji dostávat do popředí diskuse, například Poháněný pogumovaný válečkový dopravník níže Poháněný pogumovaný válečkový dopravník s víceklínovým řemenem nebo Pogumovaný válečkový dopravník s řetězovým pohonem (Pogumovaný válečkový dopravník s řetězovým pohonem) Nejde o to, který typ je „pokročilejší", ale zda jste ochotni ponechat rezervu pro výkyvy tření, rozdíly v balení, prach a vlhkost a další proměnné z provozu.

Další často podceňovanou „neviditelnou investicí" je přizpůsobení mezi podlahovou stranou a stranou nákladového prostoru. Mnoho problémů na místě nespočívá v samotném šikmém dopravníku (Šikmý dopravník), ale v otáčení, tlumení a způsobu přiražení: zda se zboží před vstupem na stoupací úsek nerozsype, zda se nebude narážet; zda je u dveří nákladového prostoru potřeba jemnější přechod; zda skládání uvnitř vozidla často nepřerušuje dopravu. Čím důkladněji je toto přizpůsobení provedeno, tím méně bude pozdější přerušování připisováno samotnému zařízení. Pokud si tento logický vztah chcete představit názorněji, můžete se podívat na „ řešení nakládky a vykládky s kombinací stoupacího dopravníku (Šikmý dopravník) a válečkového dopravníku v distribučním centru" a na zobrazení napojení jednotlivých částí linky: i když jde pořád o šikmý dopravník + válečky, při odlišném uspořádání je provoz v praxi úplně jiný.

Nejčastější úskalí před spuštěním: jak kolísání výšky návěsu, přesnost přistavení vozidla a provozní tok na místě ovlivňují plynulý provoz

Hydraulický zdvih dokáže vyrovnat rozdíl ve výšce návěsu, ale řeší pouze vertikální sladění; to, co v praxi často nejvíce „bolí", je vodorovný směr a prostor: nepřesnost přistavení, konstrukce prahu návěsu a omezený prostor u dveří rozhodují o tom, zda bude napojení plynulé a zda snadno dojde k oděrkám nebo zasekávání. V praxi uvidíte, že některé provozy nejsou špatně seřízené, ale vozidlo pokaždé zastaví na jiném místě, úhel otevření dveří je jiný a konstrukce vystouplého prahu se liší, takže je nutné při každém použití znovu hledat správnou polohu horního dopravního úseku.

Přesnost přistavení je důležitá proto, že přímo rozhoduje o tom, zda může plynulý provoz vůbec fungovat: když vozidlo pokaždé zastaví na nestabilním místě, i kdyby byl zdvih naprosto plynulý, rozhraní mezi horním dopravníkem a návěsem se musí neustále upravovat a pozornost lidí se přesouvá z „organizace nakládky" na „neustálé hašení požárů". Pokud váš provoz zahrnuje častý příjezd a odjezd vozidel, nebo pokud jedno nakládací místo musí obsluhovat různé typy vozidel, je často nutné navrhnout „zasouvání do nákladového prostoru a zpětný návrat" na straně návěsu tak, aby bylo lépe pod kontrolou — v takovém případě mnoho lidí zařadí Teleskopický dopravník do možností linky a pomocí zasunutí do návěsu vyrovnávat nepřesnosti přistavení i rozdíly v hloubce návěsu, například čtyřsekční teleskopický dopravník Tento typ řešení se často používá na pracovištích s výraznějšími rozdíly v hloubce návěsu.

Problém s provozním tokem je typicky něco, co se „s používáním jen horší". Při kontinuální nakládce, pokud nejsou cesty pro doplňování, ukládání a odvoz prázdných oběhových prostředků pohlceny provozním tokem, začne se v špičce samovolně tvořit zácpa: vysokozdvižné vozíky a lidé si ustupují z cesty, ucpávají se průchody, dočasné skladování se hromadí stále blíže k nakládacímu otvoru a nakonec je linka nucena pracovat přerušovaně. Pokud chcete najít příklad blízký tomuto typu situace, kdy „organizace a tok určují plynulost", přečtěte si „ nakládací dopravní řešení pro logistický sklad": mnohá zlepšení nezávisí na složitějším zařízení, ale na sladění upstream bufferu, postavení personálu, rytmu ukládání v nákladovém prostoru a rytmu dopravy.

Dalším často přehlíženým napojovacím bodem je upstream: pokud na podlahové straně dochází k častému otáčení, rozdělování nebo chybí buffer, bude stoupací úsek nucen čekat; pokud v návěsu nestíhá přebírání zboží a ukládání, přenese se prostoj zpět do celé linky. U takových pracovišť s velkým kolísáním upstreamu je někdy jednodušší oddělit zdvihací operaci, například svěřit přesun z podlahy na vyšší dopravní úroveň Zdvižný dopravník (Zdvižný dopravník) a nechat šikmý dopravník soustředit se na sladění s výškou návěsu; celá linka je pak naopak stabilnější.

Jak odhadnout náklady na údržbu a odstávky při poruchách: slabá místa hydraulického zdvihu a válečkového dopravního úseku

Pro odpovědného pracovníka zařízení není nejdůležitější otázka „jak rychle to běží první den", ale „jestli to bude plynulé i po šesti měsících". Údržbové zaměření těžkého šikmého dopravníku (Těžký šikmý dopravník) lze rozdělit na dvě linie: jedna se týká hydraulického zdvihu a nosné konstrukce, druhá horní nebo navazující válečkové dopravní části. Když jsou tyto dvě linie jasně oddělené, není při výkyvech taktu snadné hledat špatnou příčinu poruchy — někdy zadrhávání pochází ze zdvihu a napojení, jindy z prokluzu nebo hromadění materiálu na válečkové části, a logika řešení je zcela odlišná.

Výhody hydraulického zdvihu jsou zřejmé: plynulý zdvih, snadné ovládání a rychlá adaptace na změny výšky návěsu, takže dočasné zvyšování nakládacího otvoru se mění v kontrolovatelný pohyb. Jeho náklady jsou však stejně reálné: při častém zdvihu, velkých změnách zatížení nebo když je obsluha nucena pracovat přerušovaně, se očekávání na plynulost a životnost v provozu ještě zesílí. Často nejde o to, že by zařízení „nezvládlo nápor", ale že nezvládá „chaos při náporu": časté starty a zastavování, časté jemné seřizování a příliš mnoho zásahů personálu u dveří návěsu mohou z malých problémů udělat opakované odstávky a neustálé dolaďování.

Slabá místa válečkového dopravního úseku jsou zase více dána provozními podmínkami: prach, vlhkost, rozdíly v tření spodní plochy obalu, zvlhnutí fóliových nebo kartonových obalů — to vše může u různých typů pohonu vykazovat odlišná citlivá místa. Například u stejné válečkové linky, pokud vám jde hlavně o stabilní tah při složitých podmínkách tření, mnoho provozů bude spíše porovnávat řešení s pogumovanými válečky; v situacích, jako je doprava pytlovaného prášku na pogumovaném válečkovém dopravníku, způsobují prach z materiálu a deformace obalu ještě zřetelněji potřebu údržby a volbu vhodného řešení: nejde o to, „opravit to až po poruše", ale od začátku jasně vymezit v komunikaci oblasti, které mají sklon k usazování prachu a prokluzu.

Dalším dlouhodobým rizikem je situace, kdy je strukturální stabilita mylně považována za něco, co už nevyžaduje řízení. Těžký provoz s kontinuální zátěží se nebojí rušného provozu, ale bojí se nestabilního napojení, častých zásahů a nekonzistentních pracovních postupů: dnes je přistavení trochu mimo, zítra se kvůli stíhání vozidla násilně přidá tlak, pozítří se po směně změní rytmus — to všechno způsobí, že zařízení bude vypadat, jako by mělo „spoustu problémů". Pokud chcete lépe pochopit, jak stejné zařízení a odlišné způsoby organizace vytvářejí rozdílný tlak na údržbu, podívejte se na prezentaci rytmu provozu a spolupráce člověk–stroj v „nakládacím dopravním řešení pro sklad pracího prášku": odstávky obvykle nevznikají náhle, ale hromaděním dlouhodobě nestabilních činností.

Časté otázky k těžkému šikmému dopravníku (Těžký šikmý dopravník): je nutné jej doplnit o válečkovou linku, jak spolupracuje s různými typy vozidel a jak porovnat stejné modely

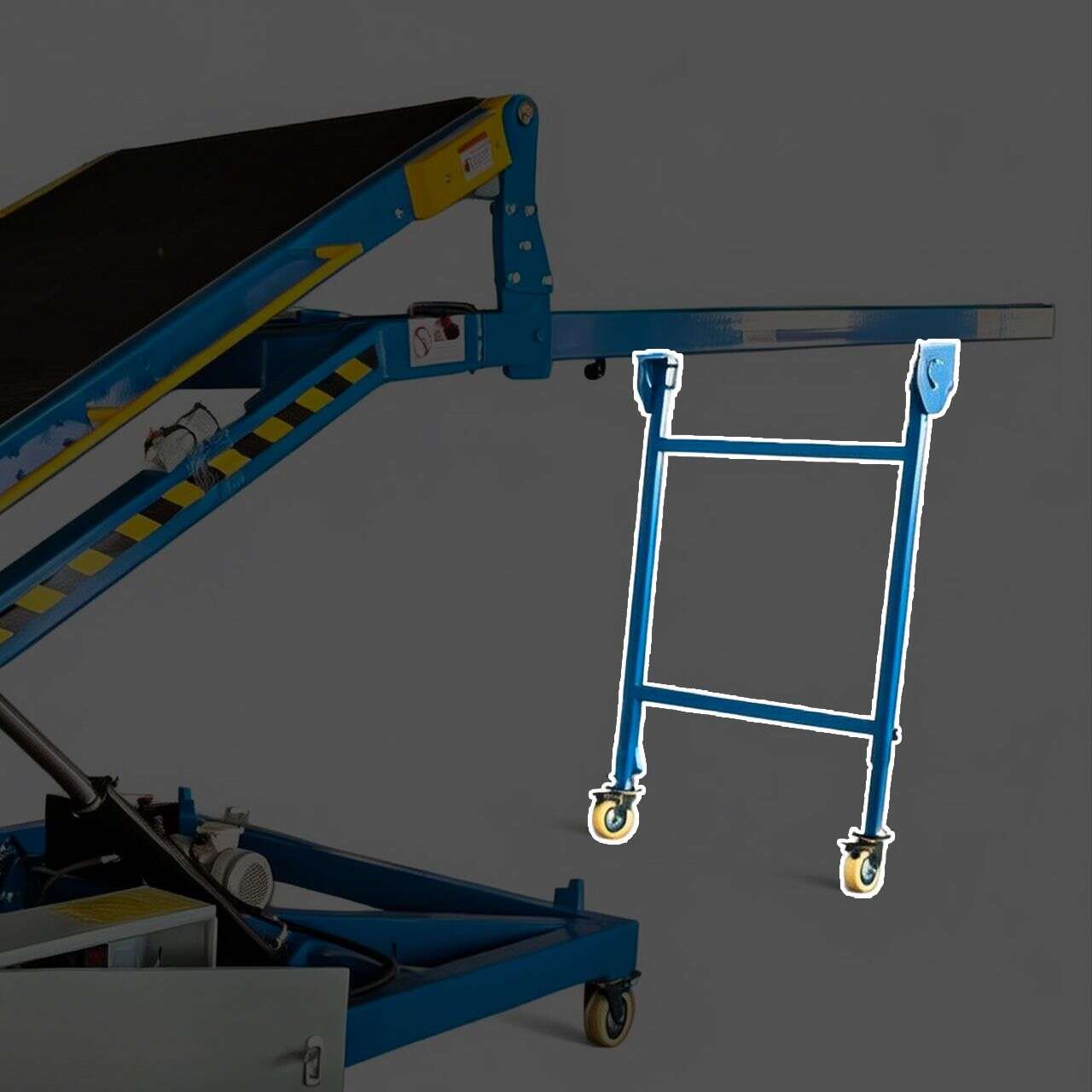

Mnozí se hned ptají: musí být těžký šikmý dopravník doplněn válečkovou linkou? Horní konzola může být osazena válečkovým dopravníkem o délce až 12 m, což skutečně znamená, že přirozeně podporuje dopravu zboží hluboko do návěsu; zda ale přidat válečkový úsek, závisí na požadované míře kontinuity, způsobu spolupráce lidí a techniky na místě a na stavu zboží, nikoli jen na tom, že je to „lepší, protože je to doplněné". Pokud chcete omezit ruční přenášení a pohyb tam a zpět, má válečkový dopravní úsek často větší hodnotu; pokud je provoz více závislý na ruční organizaci a takt není napjatý, příliš mnoho poháněných úseků může organizaci naopak zkomplikovat. Klíčem je, aby tok v celé lince probíhal plynule.

Pokud chcete vidět, jak se „těžký šikmý dopravník + válečkový úsek" chová při nakládce těžkého zboží, přečtěte si „Řešení nakládky lahví s vodou pro těžký šikmý dopravník". Jeho hodnota nespočívá v tom, že každý pohyb zrychlí, ale v tom, že z přenášení u dveří vozu, které je nejnamáhavější a nejsnáze chaotické, udělá co nejvíce plynulou dopravu a rozdělení práce na ukládání v nákladovém prostoru.

Druhá častá otázka zní: jak spolupracovat s různými typy vozidel? V rámci hranice použití pro nákladní vozy do 40 ft vyplývají rozdíly spíše z výšky ložné plochy, konstrukce prahu a prostoru pro napojení. Pokud jsou typy vozidel pestřejší a rozdíly v hloubce ložného prostoru větší, teleskopický úsek často zvyšuje flexibilitu spolupráce, například při volbě mezi 3dílným teleskopickým dopravníkem (Teleskopický dopravník (3 sekce)) a 5dílným teleskopickým dopravníkem (Teleskopický dopravník (5 sekcí)) není podstata v tom, že „čím více sekcí, tím lépe", ale v tom, jak velkou rezervu v roztažení potřebujete vzhledem ke změnám hloubky nákladového prostoru a odchylkám při přiražení. Naopak, pokud vozidla a způsob organizace nakládky a vykládky zřetelně přesahují dané hranice, pak místo nasazení většího zařízení na silové překonání nevyhovujícího provozu je lepší vrátit se k přestavbě procesu: rozdělit znovu, které úkony převezme teleskopický systém, které stoupací dopravník a které zůstanou na ručním ukládání.

Třetí otázka zní: jak porovnat modely stejné řady? Při porovnání lehkého, středního a těžkého provedení by se nemělo zůstávat jen u nominálních parametrů, ale je třeba zohlednit intenzitu provozu, požadavky na kontinuitu a rizika způsobená kolísáním na místě. Pokud se vaše linka velmi mění, zakázky přicházejí ve velkých vlnách a napojování je časté, volba specifikace přímo ovlivní pravděpodobnost odstávky i údržbovou zátěž. Nejprve si můžete na stránce kategorie „šikmý dopravník" ujasnit, jak jsou jednotlivé úrovně postavené, a pak vybírat podle typu zboží a způsobu organizace: někde stačí střední stoupací dopravník, aby linka běžela plynule, jinde je potřeba těžký šikmý dopravník, aby zůstal stabilní při opakovaném zvedání a spouštění i při těžké zátěži. Podstata srovnání není v tom, „který je větší", ale v tom, „který lépe odpovídá vašemu kolísání".

Pokud plánujete prodloužit nakládací linku až do skladu, nepřehlédněte základní dopravu na podlahové úrovni. Těžký šikmý dopravník sice často propojí úsek u dveří vozu, ale mezi skladem a nakládacím místem je stále potřeba stabilnější dopravní cesta: například použít poháněný válečkový dopravník pro dlouhé přepravní úseky a gravitační válečkový dopravník (bez pohonu) jako dočasnou vyrovnávací zónu a pro ruční úpravy, aby se celá linka v době špičky méně snadno „zasekla vpředu a ucpala vzadu". Tuto logiku kombinace lze dobře vidět i v „Efektivním řešení nakládky hotového zboží ze skladu": to, zda je nakládka plynulá, často závisí na tom, zda každý úsek chápete jako místo, které musí absorbovat kolísání.
