100 kg/m C-typový výtah řeší především problém svislé přepravy zboží mezi různými podlažími a je vhodný pro kartony, svitky, kovové sudy, plastové sudy i pytlované zboží se stabilní formou a s hmotností jednoho kusu do 100 kg. Obvykle se instaluje mezi podlaží ve skladu nebo ve výrobním závodě a lze jej také kombinovat s poháněný válečkový dopravník a šikmý dopravník pro napojení a přenos zboží vyloženého z nákladního vozu do skladové zóny ve vyšším patře. Před nákupem nejprve ověřte 3 hranice: zaprvé, výška zdvihu musí spadat do rozsahu modelů 4–20 m; zadruhé, rozměry zboží musí odpovídat využitelné šířce; zatřetí, je třeba předem určit vztah mezi přívodní a výstupní stranou a polohou stávající válečkové linky, otvoru plošiny nebo okraje podlaží.
Vhodné prostředí a hranice zboží
Tento model je konstrukce typu C s nosností nastavenou na 100 kg/m a je vhodný jako pevný zdvihací úsek mezi podlažími. Z pohledu provozu je důležitější nejprve posoudit zboží a podmínky vstupu a výstupu než výkon motoru.
Vhodné formy zboží zahrnují:
- kartony
- svitky
- kovové sudy
- plastové sudy
- pytlované zboží
Z poskytnutých vstupních údajů je jednoznačně stanovena hranice jednoho kusu do 100 kg. Pokud je spodní opěrná plocha zboží malá, zboží se snadno kutálí, má vysoké těžiště nebo se hmotnost jednoho kusu blíží horní hranici, je nutné technicky potvrdit krok přepravy, vedení a způsob řízení přívodu a výstupu materiálu.
Dostupné kombinace využitelné šířky jsou:
- 0.6 × 0.8 m
- 0.8 × 0.8 m
- 0.8 × 1.2 m
Zde je vhodnější posuzovat, zda vnější obrys zboží spadá do odpovídající kombinace šířky, a současně ověřit rozměr na straně. Pokud má zboží paletu, spodní nosník, držák sudu, přesahující popruh nebo vyčnívající okraje krabice, skutečný průchozí rozměr je třeba stanovit podle finálního modelu nebo technického potvrzení.
Mezi případy, které nelze přímo posuzovat podle standardní konfigurace, patří:
- jeden kus nad 100 kg
- zboží je měkké, snadno se deformuje a jeho spodní část nemůže stabilně dosednout na dopravní plochu
- prostor přívodu a výstupu materiálu je příliš úzký a zboží se musí pro průchod otočit
- poloha otvoru v podlaze, otvoru plošiny nebo zábradlí omezuje uspořádání zařízení pro přívod a výstup materiálu
Jak posuzovat klíčové parametry
U tohoto typu zdvižného dopravníku (Zdvižný dopravník) nejprve zkontrolujte klíčové rozměry; stačí nejprve ověřit několik klíčových parametrů, které ovlivňují uspořádání a hranice dopravy.
| Parametr | Vliv na volbu modelu | Jak ověřit na místě |
|---|---|---|
| Výška zdvihu 4–20 m | Určuje, který rozsah modelu bude zvolen, a zároveň ovlivňuje montážní polohu i stavební podmínky | Změřte skutečnou výšku od podlahy k místu vstupu a výstupu materiálu v cílovém patře |
| Nosnost 100 kg/m | Určuje mez zatížení dopravovaného materiálu na jednotku délky | Zaznamenejte hmotnost jednotlivého kusu zboží, rozteč na stroji a počet kusů současně na zařízení |
| Jednotlivý kus zboží ≤100 kg | Určuje, zda lze zboží dopravovat v rámci standardního rozsahu | Uvádí typickou hmotnost zboží, maximální hmotnost a rozměry dna |
| Účinná šířka 0.6×0.8 m, 0.8×0.8 m, 0.8×1.2 m | Určuje, zda může zboží stabilně vjet do zdvihu a projít jím | Uvádí délku, šířku a výšku zboží a zda je s paletou nebo podložkou |
| Struktura typu C | Ovlivňuje prostorový vztah mezi vstupní a výstupní stranou | V půdorysu vyznačte vstup zařízení, výstup a pěší průchod |
| Řetězový pohon | Týká se převodové konstrukce a způsobu údržby | Ověřte, zda je kolem zařízení ponechán prostor pro údržbu |
Výškové varianty pokrývají 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m, 11 m, 12 m, 13 m, 14 m, 15 m, 16 m, 17 m, 18 m, 19 m a 20 m. Výkon motoru se mění podle výšky, přibližně 750 W, 1500 W, 2200 W, 3700 W a 5500 W. Pro rozhodování při nákupu není hlavní porovnávat výkon samostatně, ale nejprve přesně stanovit výšku zdvihu a podmínky zboží a teprve poté určit odpovídající model.
Jak navázat zařízení přední a zadní sekce
100 kg/m C-typový výtah(100 kg/m C-typový výtah) se obvykle nepoužívá samostatně; v praxi je častěji jedním svislým zdvihacím zařízením mezi patry a na obou stranách na něj navazuje jedna vodorovná dopravní nebo nakládací zařízení.
Typické způsoby napojení zahrnují:
- Napojení na straně vykládky z nákladního vozu Šikmý dopravník a poté navazuje Poháněný válečkový dopravník a nakonec je zboží vyzdviženo tímto strojem do patra
- Na příjmovém bufferu v přízemí navazuje válečkový dopravník, po vyzdvižení do druhého nebo vyššího patra pak navazuje třídění na válečkové lince v patře
- Vstup a výstup materiálu přímo v otvoru patra, je však nutné současně zkontrolovat ochranu hrany plošiny, vedení a místo pro ruční odkládání a odebírání zboží
Při napojování se zaměřte zejména na tyto body:
- Zda takt příchozího materiálu z přední sekce nezpůsobí hromadění zboží u vstupu
- Je před vstupem zboží do systému „Zdvižný dopravník" nutné upravit směr?
- Zda je mezi výstupní stranou a dopravní linkou v patře výškový rozdíl, mezera nebo roh
- Zda je u sudového a rolovaného zboží nutné boční vedení, aby se zabránilo posunu
- Zda je potřeba, aby personál na vstupní nebo výstupní straně pomáhal s vyrovnáním zboží

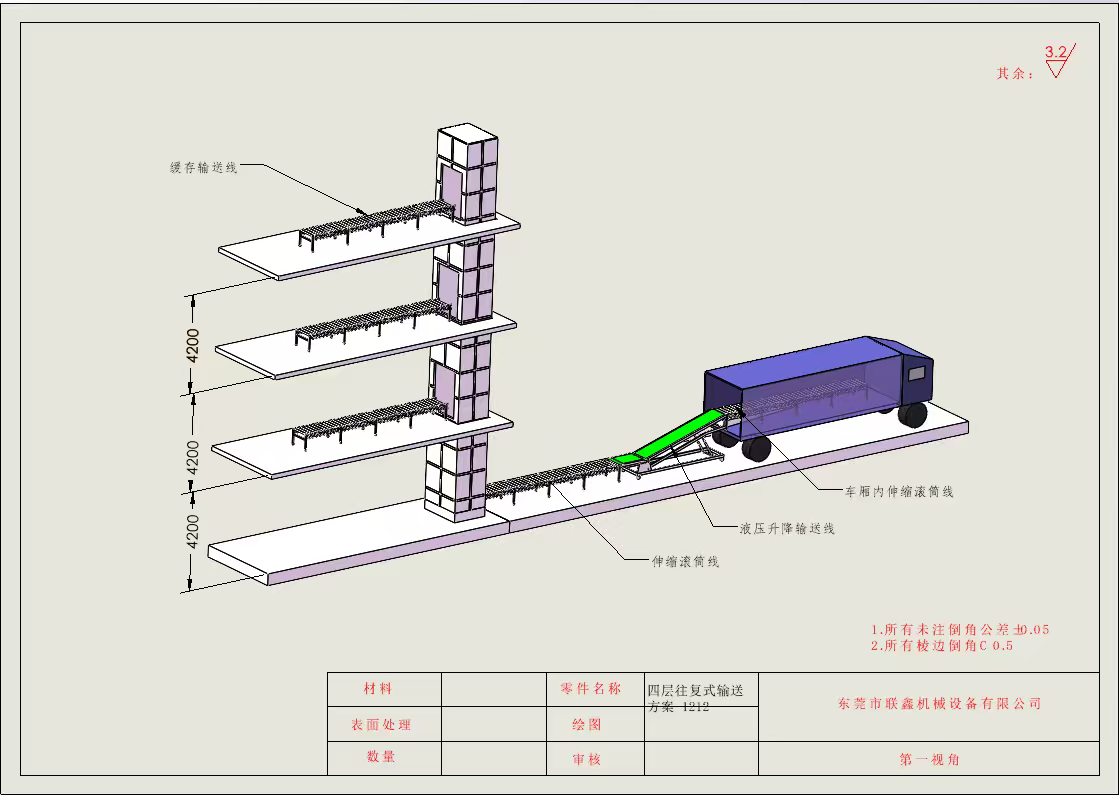

Pokud je na místě uspořádání typu „od nákladního vozu do skladového patra", můžete se podívat na související případ: Případ přepravy kovových desek do druhého patra pomocí skladového zařízení „Zdvižný dopravník". Pokud je přední sekce napojena na nakládku a vykládku nákladního vozu, můžete se také podívat na Nakládání nákladního automobilu: „Poháněný válečkový dopravník" ve spojení se „Šikmý dopravník".
Jak rozlišit řadu a podobné konstrukce
Pokud je na místě už potvrzeno dopravování mezi patry, nejprve rozlišujte úroveň nosnosti a poté typ konstrukce.
- Když je hmotnost zboží, hustota dopravy nebo zatížení na jednotku délky nastaveno na 100 kg/m, tento model patří do vyšší nosnostní třídy; pokud je zboží na místě lehčí, můžete porovnat 50 kg/m C-typový výtah (50 kg/m C-typový výtah)
- Pokud se na místě více řeší směr vstupního a výstupního otvoru a vzájemné uspořádání zařízení v půdorysu, lze porovnat stejnou nosnostní třídu 100 kg/m Z-typový výtah (100 kg/m Z-typový výtah)
- Pokud je zboží lehčí a zároveň je třeba porovnat různé konstrukční varianty, podívejte se také na 50 kg/m Z-typový výtah (50 kg/m Z-typový výtah)
Postup rozlišení lze zjednodušit do následující tabulky:
| Situace na místě | Posouzení | Doporučený postup |
|---|---|---|
| Hmotnost jednoho kusu se blíží 100 kg, nebo je na dopravníku současně více přepravovaných kusů | Nejprve ověřte pro třídu 100 kg/m | Přednostně potvrďte tento model nebo konstrukci typu Z stejné třídy |
| Zboží je lehčí | Nosnostní hranice nemusí vyžadovat 100 kg/m | Porovnejte s 50 kg/m C-typový výtah (50 kg/m C-typový výtah) |
| Směr vstupu a výstupu je omezen polohou otvoru ve stropě/podlaze | Nejprve rozlišit, zda jde o typ C nebo typ Z | Nechte techniky potvrdit konstrukci podle směru vstupu a výstupu |
| Zdvihací výška je v rozmezí 4–20 metrů, ale instalační prostor je úzký | Je nutné současně ověřit konstrukci i prostor pro údržbu | Pro potvrzení uspořádání poskytněte půdorys a řez |
Pokud hmotnost zboží přesahuje 100 kg/kus nebo pokud chcete zvýšit nosnost na jednotku délky, nelze to z této stránky posoudit přímo; je nutné, aby technici potvrdili nosnost a způsob dopravy.
Instalace a údržba na místě
Tento model je zařízení s pevnou instalací; při rozmístění je třeba nejprve společně posoudit prostor pro samotné zařízení, polohu otvoru ve stropě/podlaze, vstupní a výstupní plošiny a přístupové cesty pro personál.
Při rozmístění na místě je třeba zejména ověřit:
- Zda je základová plocha zařízení rovná a zda splňuje podmínky pro pevnou instalaci
- Zda vstupy a výstupy na jednotlivých podlažích odpovídají výšce dopravní plochy; pokud ne, je nutné nejprve provést napojení
- Zda v blízkosti vstupu a výstupu nezasahují sloupy, stěny, dveřní otvory, zábradlí nebo požárně bezpečnostní zařízení
- Zda je po obou stranách zařízení ponechán prostor pro každodenní kontrolu a údržbu
- Zda je u vstupu u zboží v sudových nebo navinutých formátech nutné boční vedení nebo ruční srovnání
Pokud jde o údržbu, dostupné informace potvrzují, že tento stroj je poháněn řetězem. Pro uživatele se běžná údržba soustředí hlavně na pohonné části, stav průchodu na vstupní a výstupní straně a kontrolu pevných částí. Pokud je zdvihací výška větší, je potřeba vyhradit stabilní servisní přístup a místo pro odstavení při údržbě. Údaj o délce balení odpovídá výšce zařízení, v rozsahu přibližně 4000–20000 mm; tento údaj je vhodnější pro převzetí zboží, manipulaci a kontrolu při vjezdu na místo, nikoli jako hlavní parametr pro posouzení provozu na místě.
Ověření před nákupem
Aby bylo možné co nejrychleji posoudit, zda je tento model vhodný pro dané místo, doporučuje se při poptávce nebo při konzultaci řešení jednorázově poskytnout následující informace:
- Do kterého patra je třeba dopravovat a jaká je skutečná výška od podlahy k cílové dopravní ploše
- Jaký je typ zboží — kartony, navinuté zboží, kovové sudy, plastové sudy nebo pytlované zboží — a jaká je maximální hmotnost jednoho kusu
- Jaké jsou rozměry zboží a zda má paletu, spodní podložku nebo vyčnívající konstrukci
- Jaké zařízení je připojeno před vstupní stranou a jaké zařízení za výstupní stranou
- Do jakého místa v interiéru má být zařízení instalováno a zda existuje půdorys nebo řez podlažím
- Jaké jsou rozměry otvoru ve stropě/podlaze, otvoru pro plošinu, zábradlí a šířka průchodu
- Zda jsou na místě již vyhrazeny podmínky napájení a prostor pro servisní údržbu zařízení
Časté dotazy:
1. Je vhodný pro přímé dopravování zboží vyloženého z nákladního auta do vyšších pater?
Je vhodný pro úsek zdvihu mezi patry, ale přední úsek obvykle ještě vyžaduje šikmý dopravník (Šikmý dopravník) nebo válečkový dopravník, aby se zboží přeneslo z otvoru vozidla k vstupu do výtahu (Zdvižný dopravník); způsob propojení je třeba potvrdit podle konkrétního uspořádání na místě.
2. Jaké podmínky zboží je třeba potvrdit?
Nejprve potvrďte, že hmotnost jednoho kusu nepřesahuje 100 kg, poté ověřte délku, šířku a výšku zboží, nosnou plochu na spodní straně a zda se snadno nekutálí nebo neposouvá. U sudů a svitků je třeba potvrdit také způsob vedení a zajištění proti posunu.
3. Jak zvolit výšku zdvihu?
Tato modelová řada pokrývá 4–20 metrů. Nejprve změřte skutečnou výšku zdvihu a poté vyberte odpovídající model v rozsahu od 4 m do 20 m; je třeba současně potvrdit také výškový rozdíl mezi vstupem a výstupem a montážní základnu.
4. Jaké výkresy nebo rozměry je třeba dodat před nákupem?
Doporučuje se dodat půdorys montážní oblasti, řez patrem, polohu vstupu a výstupu materiálu, rozměry zboží a typ zařízení přední a zadní sekce. Pokud je na místě již válečková linka nebo rozměr otvoru plošiny, je třeba je poslat společně, aby bylo možné potvrdit návaznost.
5. Jak posoudit nesoulad mezi rozměry zboží a efektivní šířkou?
Kombinace efektivní šířky dostupné na této stránce jsou 0.6 × 0.8 m, 0.8 × 0.8 m a 0.8 × 1.2 m; pokud je zboží na paletě, má vystupující okraj obalu, sudovou objímku nebo popruh, je třeba skutečný průchodný rozměr potvrdit podle finálního modelu nebo projektu.
