Napojení nakládky/vykládky na rampě pomocí mobilního dopravníku

Problém „posledních 50 stop" mezi pevnou dopravní linkou a nakládací rampou

V moderních skladech dokážou vysokorychlostní třídiče a pevné dopravní linky efektivně přepravovat balíky uvnitř skladu, ale u nakládací rampy se často objeví mezera v návaznosti mezi koncem pevné linky a korbou vozidla – „posledních 50 stop": právě zde se efektivita automatizace střetává s ruční návaznou manipulací, což snadno vede k frontám a zácpám.

Přímý dopad se obvykle projevuje ve třech oblastech:

• Zvyšuje se čekání a zahlcení, což ovlivňuje celkové tempo průtoku
• Na straně rampy roste podíl ruční manipulace, což zvyšuje tlak na pracovní sílu
• Ruční předávání a opakovaná manipulace přinášejí riziko poškození zboží

Klíčem k vyplnění této mezery není pevnou linku „násilně prodloužit", ale zavést mobilní návazné zařízení, které lze flexibilně nasazovat v dynamickém prostředí rampy a které umožní plynulé propojení pevného systému s nakládací a vykládací zónou.

Požadované schopnosti přechodového úseku na straně rampy

Při budování účinného přechodového úseku na straně nakládací rampy se doporučuje rozdělit požadavky na zařízení podle „potřeb provozních podmínek":

1. Mobilní: umožňuje rychlé přesměrování mezi různými nástupními branami, aniž by bylo nutné pro každý otvor zhotovovat pevné prodloužení
2. Nastavitelná výška: přizpůsobí se rozdílům ve výšce podlah různých návěsů a sníží rozdíl při napojení
3. Nastavitelná délka: lze zasunout do návěsů různých hloubek a omezit tak dodatečnou manipulaci uvnitř vozu
4. Lze napojit na stávající pevnou dopravní linku: snižuje přerušení a mezery a omezuje manuální předávání
5. Podpora obousměrného provozu: lze ji používat jak pro nakládku, tak pro vykládku, což umožňuje pružné přepínání při špičce

Pokud tyto schopnosti chybí, musí se v místě rampy často poslední úsek dokončovat ručně, což snižuje efektivitu celé automatizované linky.

Typické napojení: kombinace poháněné a nepoháněné části

Pro poslední napojení z pevné dopravní linky na nakládací/vykládací rampu je bezpečnější vytvořit „flexibilní koncové propojení" z různých technologických úseků: část u pevné linky klade důraz na kontrolu a stabilitu, část u návěsu na zasunutí a zasouvání zpět.

Hlavní poháněné spojení: poháněný válečkový dopravník

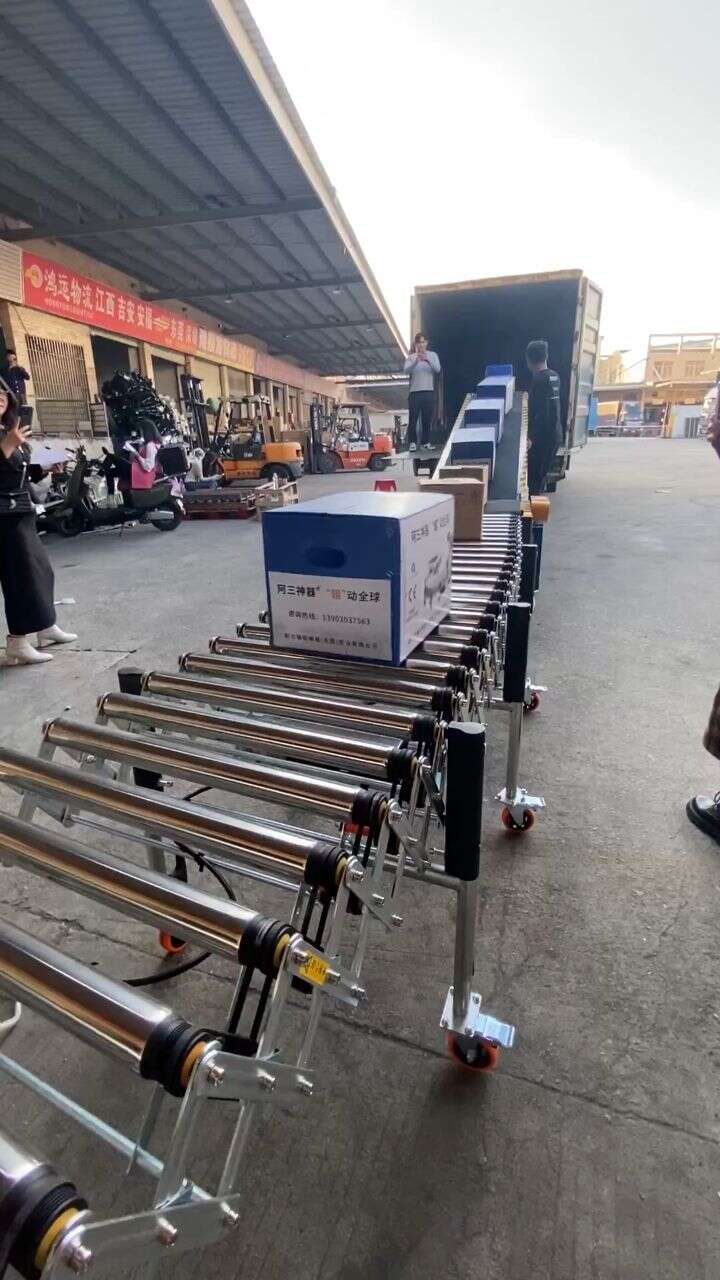

Poháněný válečkový dopravník je vhodný jako hlavní spojovací úsek mezi pevnou linkou a rampou, například v případě nakládky nákladního vozu kde kombinace poháněného válečkového dopravníku s naklápěcím dopravníkem umožnila plynulou a efektivní nakládku. Důvodem je:

• Poháněný pohon zajišťuje stabilní dopravu a není snadno ovlivněn hmotností zboží ani rozdíly v tření
• Podporuje chod vpřed i vzad, což usnadňuje obousměrný provoz při nakládce i vykládce
• Rychlost lze nastavit a synchronizovat s pevnou dopravní linkou (nebo mírně převýšit)
• Modulární spojování, vhodné pro sestavení podle délky na místě
• Výšku podpěr lze nastavit pro snadné zarovnání s výstupní výškou pevné linky

V návrhu zařízení lze přednostně vycházet z poháněného válečkového dopravníku s pohonem Multi V-belt a vytvořit tak „pohyblivý hlavní most".

Prodloužení ke konci návěsu: gravitační flexibilní výsuvný úsek

V koncových scénářích, kde je třeba zajet hluboko do návěsu a zároveň je žádoucí snadné složení, bývá gravitační zařízení obvykle flexibilnější:

• Nepoháněný válečkový dopravník: je vhodnější pro těžší zboží nebo zboží vyžadující stabilnější odvalování, podobně jako případ vykládky z boční části kde byl nepoháněný válečkový dopravník použit pro plynulý vstup do skladu.
• Dopravník typu koleček (skate wheel): klade větší důraz na možnost prodloužení a na úsporu místa po složení, vhodný pro lehké kartonové krabice apod.

Gravitační úsek lze nastavit s mírným sklonem dolů, aby se zboží díky gravitaci pohybovalo směrem k cíli plynuleji a zároveň se na konci nezavádělo další napájení ani řízení.

Výškový rozdíl a sklon: doplnění hydraulického zdvihu a pogumovaného poháněného úseku

Pokud na místě není standardní nakládací/vykládací rampa nebo se výška návěsu výrazně mění, lze zvážit hydraulické dopravní zařízení s funkcí zdvihu a stoupání, podobně jako u mobilního dopravníku pro nakládku a vykládku plochého nábytku kde je výškový rozdíl řešen hydraulickým stoupacím úsekem.

V případech dopravy po svahu lze pro zvýšení přilnavosti a odolnosti proti skluzu zvolit poháněný válečkový dopravník s gumovým povrchem, který zvýší tření a zlepší spolehlivost dopravy na rampě.

Zároveň je třeba věnovat pozornost:Výsuvný dopravníkVyniká schopností zasahovat hluboko do ložného prostoru vozidla, obvykle se však nepoužívá v kombinaci s hydraulickým dopravníkem, protože mezi nimi existují omezení kompatibility a při výběru je třeba předejít nesprávné kombinaci.

Klíčové body instalace, napojení a provozu

Aby se z „použitelného" stalo „dobře použitelné a stabilně fungující" řešení, doporučuje se rozdělit napojení a provoz do čtyř klíčových typů úkonů.

1) Seřízení napojení na pevnou dopravní linku

• Výškové sladění: zajistěte, aby výška poháněné sekce byla v jedné rovině s výstupem pevné linky
• Odstranění mezer: mezi různé typy strojů doplňte přechodovou desku, aby se zabránilo zadrhávání nebo pádu zásilek
• Synchronizace rychlosti: rychlost poháněné sekce udržujte shodnou s pevným systémem, případně mírně vyšší, aby se omezilo hromadění
• Plánování napájení: v blízkosti vrat nakládací rampy vyhraďte snadno přístupné místo pro připojení napájení
• Způsob ovládání: podle podmínek na místě zvolte samostatné ovládání nebo integraci do hlavního systému

2) Doporučené pořadí sestavy (od pevné linky k ložnému prostoru vozidla)

Doporučuje se pořadí „krátký poháněný rozjezd + poháněný přemosťovací úsek + gravitační koncový úsek":

1. Pevný konec: krátký úsek poháněného dopravníku přímo napojený na pevnou linku
2. Střední přemosťovací úsek: několik poháněných sekcí překlene vzdálenost až k okraji rampy
3. Koncová část ve vozidle: gravitační výsuvný úsek zajistí hlubší zasunutí do ložného prostoru a flexibilní uložení

Příklad typické konfigurace(pro pochopení struktury sestavy, konkrétní délka se určí podle podmínek na místě):

Pozice	Doporučené zařízení	Referenční délka	Hlavní funkce
Napojovací úsek pevné linky	Poháněný válečkový dopravník (pohon víceklínovým řemenem)	2000 mm	Plynulý přechod z pevného systému
Mobilní přemosťovací úsek	Poháněný válečkový dopravník (pohon O-řemenem)	3000 mm (dva díly)	Vytváří mobilní most poháněného dopravníku
Úsek zasunutý do ložného prostoru vozidla	Kolečkový dopravník (gravitační)	Roztažení až na 2100 mm	Flexibilní prodloužení a uložení koncového úseku

3) Provoz na místě a bezpečnostní detaily

• Na koncovém úseku lze nastavit mírný sklon, aby gravitace podpořila plynulý pohyb správným směrem
• Používejte kolečka s brzdou; před zahájením provozu je nejprve zajistěte.
• Stanovte standardní postup pro vysunutí/zatažení, aby se omezily chybné operace.
• Proškolte obsluhu v nastavování polohy a klíčových bodech napojení.

4) Doporučení k intervalu údržby

• Pohonová část: sledujte napnutí hnacího pásu a mazání ložisek (běžnější je kontrola jednou za čtvrtletí).
• Gravitační část: zaměřte se hlavně na kontrolu ložisek a čištění, aby prach a nečistoty neovlivňovaly odvalování.

Očekávané přínosy

Při správném výběru zařízení a zavedení standardizovaných postupů tento typ mobilního navazujícího dopravního řešení obvykle pomáhá snižovat potřebu ručního předávání při nakládce a vykládce, omezovat riziko poškození zboží, zvyšovat průchodnost a zlepšovat bezpečnost i efektivitu práce.

Často kladené otázky (FAQ)

Kolik lidí je potřeba k obsluze tohoto typu mobilního navazujícího dopravního systému?
Obvykle stačí dva lidé: jeden spolupracuje v místě nakládky nebo vykládky a druhý na konci pomáhá s napojením a uspořádáním.

Jak dlouhá bývá obvyklá doba návratnosti u tohoto navazujícího systému pro dok?
V mnoha provozech se běžná doba návratnosti investice pohybuje v rozmezí 12–18 měsíců; skutečná hodnota závisí na průchodnosti a současných nákladech na ruční nakládku a vykládku.

Lze se přizpůsobit různým výškám korby?
Ano. Podpěry běžných dopravníkových úseků jsou výškově nastavitelné; při větších výškových rozdílech lze použít dopravníky s hydraulickým zdvihem pro překlenutí výšky.

Je běžná údržba náročná?
Obvykle ne. U pohonové části jde hlavně o kontrolu napnutí a mazání; u gravitační části hlavně o kontrolu ložisek a čištění.

Jak dlouho trvá přesun mezi různými vraty nakládací rampy?
Při vhodně zvolené konfiguraci koleček mohou dva lidé obvykle přesunout celý systém k sousedním vratům nakládací rampy během 3–5 minut, což usnadňuje flexibilní plánování zdrojů pro nakládku a vykládku.
